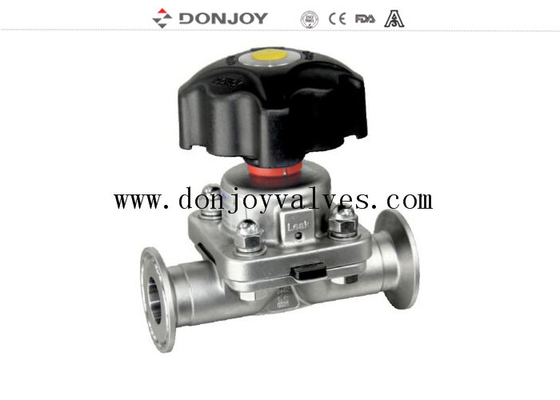

SS316L BPE EPDM+PTFE FDA Contalı Plastik manuel çalıştırmalı diyafram valfi
Sıhhi diyafram vanaları, Eczane diyafram vanaları
|
Ürün Adı:
|
FDA membranlı bir yıl garantili paslanmaz çelik sıhhi manuel diyafram valfi
|
|
Vana Gövde Malzemesi:
|
SS316L
|
|
Conta Malzemesi:
|
Tek silikon conta/ Yapışkan PTFE+EPDM/İki parça PTFE+EPDM
|
|
Maks. Çalışma Basıncı:
|
10 Bar
|
|
Maks. Çalışma Sıcaklığı:
|
150 derece C
|
|
Mevcut boyut:
|
1”-4”, DN20-DN100
|
|
Mevcut bağlantı:
|
Kelepçe/kaynak/diş/özel bağlantı
|
|
Mevcut standart:
|
3A/BPE/DIN/ISO/IDF
|
|
Çalıştırma:
|
Manuel/Pnömatik/Elektronik
|
|
Mevcut yapı:
|
Düz, tee, U tipi, tank tabanı
|
|
Kontrol:
|
Akıllı vana konumlandırıcı / C-TOP kontrolü / konum sensörü
|
|
Sertifika:
|
3A/54-02 (1580), PED/97/23/EC, FDA.177.2600
|
|
Öncü tasarım:
|
Ölü köşe ＜ 3D
|
|
Sertifika
|
3A/54-02 (1580), PED/97/23/EC, FDA.177.2600
|
SS316L BPE EPDM+PTFE FDA Contalı Plastik manuel çalıştırmalı diyafram valfi
Açıklama
Diyafram vanasının çeşitli konfigürasyonları
1. Konumlandırıcı/Proses Kontrol Cihazlı (IL-TOP) diyafram valfi
2. Kontrol Ünitesi (C-Top) ile diyafram valfi
3. Vana konum Regülatörü
4. Konum Sensör Modülü
5. Plastik Kol

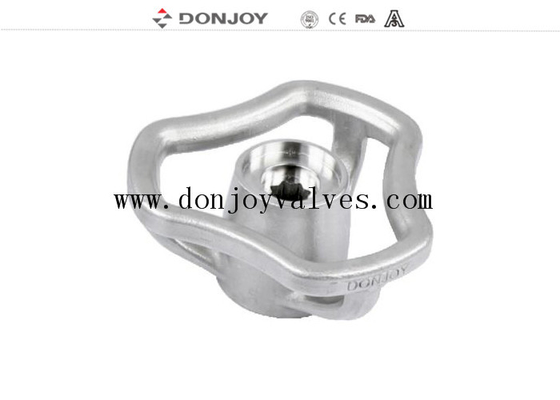

6. Paslanmaz çelik kol

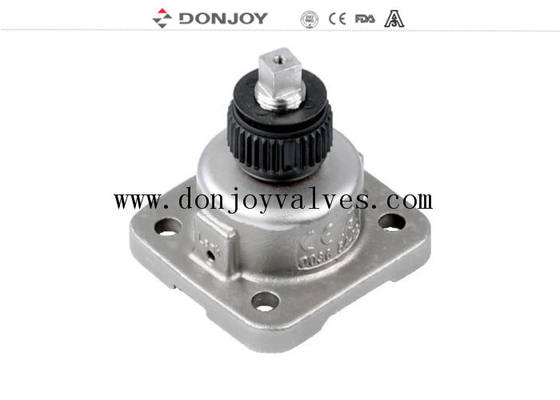

7. Paslanmaz çelik aktüatör
Özellikler
Uygulamalar:
Manuel veya pnömatik olarak çalıştırılan diyafram vanaları, özellikle ilaç endüstrilerindeki hijyen ve aseptik süreçlerde kullanılmak üzere tasarlanmıştır.
Vana, akış kontrolünün yanı sıra açma/kapama kontrolü için mükemmeldir.
Diyafram vanaları, diğer vanalara kıyasla akış özelliği açısından daha iyidir. Temizlemesi daha kolaydır ve partiküllü maddeleri işlemek için daha iyidir. Akış kontrolü uygulaması sırasında hava cebi fenomeni nadirdir.
Çalışma İlkeleri
1. Diyafram, gövde contasının yanı sıra oturma contasını da sağlar. Dış ortama giden yol yoktur, bu nedenle aseptik işlemler için uygundur
2. Vana kapandığında, diyaframı destekleyen bir basınç pedi gövdedeki sızdırmazlık yüzeyine doğru hareket eder. Basınç plakası hareket ettiğinde diyafram esner ve gövdenin ortasındaki oturma alanına doğru aşağı doğru itilir ve böylece gövdeden geçen akış yolunu kapatır.
3. Gövde ile basınç plakası arasındaki ilişki, diyaframın aşırı sıkışmasını önler
4. Vana manuel çalıştırma ve pnömatik çalıştırma kontrolü solenoid vanaların üst kısımları olabilir
Vana gövdesi:
Dövme gövdeboşluk, dövme işleminde yüksek sıcaklıkta dövme sağlamak için paslanmaz çelik bir külçeden geçer, ekstrüzyon boşluk şekli değişir, dövme işleminden sonra gövde yoğunluğu daha yüksektir, yapı daha düzgündür, kum deliği ve diğer safsızlıklar yoktur. Daha sonra yüksek hassasiyetli işleme yapmak için işleme merkezinden geçin.
Döküm gövdekalıp parafin mumu modeli, seramikte parafin mumu modeli infiltrasyonu ile yapılır, tüm gövde balmumu kalıp yüzeyinin güçlü bir seramik tabakası oluşturmasına izin verir. Balmumu kalıbını eritin, ardından paslanmaz çelik çözeltisinin eriyik içine, soğuduktan sonra seramiğin görünümünü çıkarın, boş gövde oluşturulur. Döküm boyutu çok doğrudur, dış görünüş pürüzsüz, temiz ve düzenlidir.
Çizim
Diyafram vanası sertifikası
1. Tüm sentetik reçine ve katkı maddeleri FDA Sertifikasına uygundur.
2. Malzeme kimyasal bileşimi, fiziksel özellikleri ve üretim süreci belgelenmiştir.
3.3-a tutarlılığı kimlik doğrulaması
4.CE-PED/97/23/EC
5.EN 10204-3.1
Çok portlu diyafram valfi kombinasyonu
SPA konfigürasyonu ve GMP konfigürasyonu
Etiket: sıhhi vanalar, Eczane vanası, Diyafram vanası
