Akışkan Kontrol Yüksek Saflıkta Pompalar, Döner Loblu Pompa Bal ve Kozmetik Gıda Transferi
Özellikler
|
Ürün Adı:
|

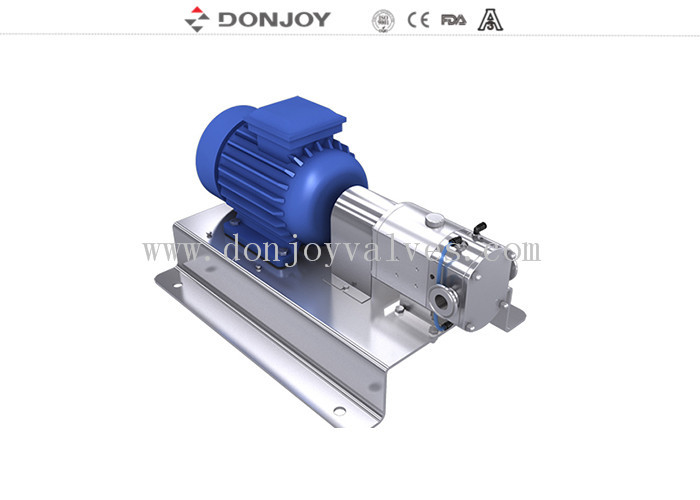

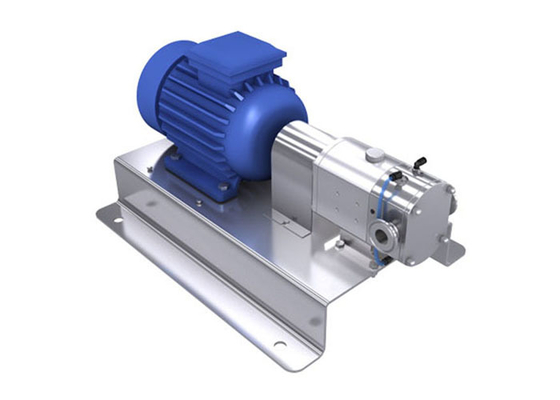

Yatay Pozitif Yer Değiştirmeli Döner Loblu Pompa
|
|
Malzeme:
|
Tüm SS316L/1.4301/1.4404
|
|
Conta Malzemesi:
|
EPDM (Standart, FDA onayı)
|
|
Maks. Akış:
|
3000L/H
|
|
Maks. basınç:
|
12bar / 174PSI
|
|
Maks. çalışma sıcaklığı:
|
150 C / 302 F
|
|
Maks. devir:
|
1450 dev/dak
|
|
Rotor Tipi:
|
3 Yapraklı rotorlar, 6 Yapraklı Rotor
|
|
Mekanik salmastra:
|
SIC/SiC/EPDM(Standart)
|
|
Motor gücü:
|
0.75kw, 1.5kw,2.2kw,3.0kw
|
|
Sızdırmazlık seçeneği:
|
Hijyenik tek mekanik salmastra/
Soğutma sistemli çift mekanik salmastra
|
|
Motor:
|
ABB,SEW, 50hz / 60hz
|
|
Yüzey işleme:
|
İç kısım cilalı ve Dış kısım Kumlama
|
|
Mevcut bağlantı:
|
Kelepçe, Dişli Alın kaynağı, Flanş
|
|
Mevcut standart:
|
DIN, SMS, 3A, RJT, ISO/IDF
|
|
Çalışma şekli:
|
Elektrikli
|
|
Uygulama alanı:
|
Süt ürünleri, gıda, içecek, eczacılık, kozmetik vb.
|
| Yapı |
Paslanmaz çelik taban plakasına monte edilmiştir |
| İsteğe bağlı |
Gerilim (v) 220-240,360-400,420-460,630-690 |
Açıklama
Seçenekler
1. Mekanik salmastra: SIC / SICE / EPDM, TC / TC, EPDM
2. Tek salmastra, Çift Mekanik Salmastra
3. Rotorlar: 2 yapraklı rotor, 3 Yapraklı rotorlar, 6 Yapraklı Rotor
4. Conta: FPM(Viton),NBR, EPDM
5. Uç yüzey ısı ceketi
6. Komple ısı ceketi
7. Dikey TUR Serisi veya Yatay TUL Serisi
8. Farklı Sürücüler ve Sabitler
9. Paslanmaz çelik taban plakasına montaj
10. Bağlantı: Kelepçeli, Dişli, Alın kaynaklı, Flanşlı
11. Motor Tipi B5 motor frekansı 50HZ, 60HZ
12. Gerilim(v)220-240,360-400,420-460,630-690
Özellik
A .Manuel Sürekli Değişken İletim
B. Frekans Konvertörü motor dişli kutusunu ayarlayın
C. Sabit hızlı çıkış iletimi
Tasarım ve Özellikler
1. Yatay TUL, Dikey TUR

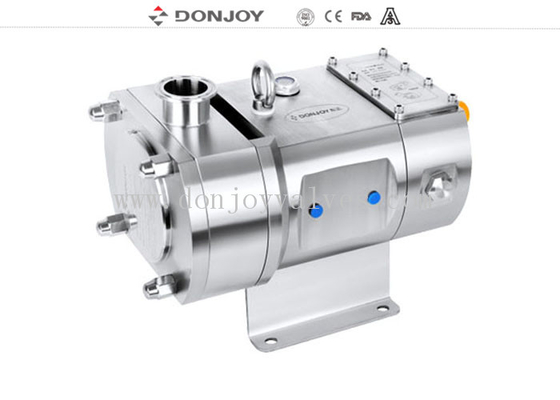

2. Çıplak Şaft Yapısı
3. Rotorların bağlantısının Hijyenik Tasarımı
4. Hijyenik Mekanik Salmastra, Kolay temizlik ve bakım
5. CIP Temizliği ve sic Sterilizasyonuna Uygulanır
6. ABD 3A Standardına göre
Uygulamalar
Bu pompa, gıda işleme, kozmetik ve ilaç endüstrilerinde viskoz ve düşük viskoziteli ortamların transferi için idealdir.
Prensipler
1. Loblar döndükçe, bir lob diğerinden uzaklaştıkça emme tarafındaki boşluk artar, böylece pompalama odasına sıvıyı çeken kısmi bir vakum oluşur.
2. Miller tarafından döndürüldüklerinde, her lob sırayla dolar ve sıvı sevk tarafına yer değiştirir. Loblar arasındaki ve loblar ile pompa gövdesinin duvarları arasındaki küçük boşluklar, boşlukların gerektiği gibi dolmasını sağlar.
3. Pompa gövdesi tamamen dolar ve sıvı lobların dişlerinden kaçar ve boşlukların duvarlarına doğru zorlanır. Bu da pompa eylemine katkıda bulunur
Mini lob pompasının akış yönü
Seçim Tablosu
Çizim
Bakım ve onarım
Kompakt tasarım sayesinde atölye çalışması olmadan lob pompasının bakımı sahada kolaylıkla ve çok kısa sürede yapılabilir.
Pompa bakımı öncesinde pompa motorundaki elektrik bağlantısının ayrılması gerekmektedir. Bu işlem yapıldıktan sonra pompa bakımı ve onarımı yapılabilir.
• Lobların, pompa ile motor arasındaki ve pompa ile hat bağlantıları arasındaki bağlantıların bakımı ve değiştirilmesi, ön kapağı çıkarmadan cıvatalarla yapılabilir.

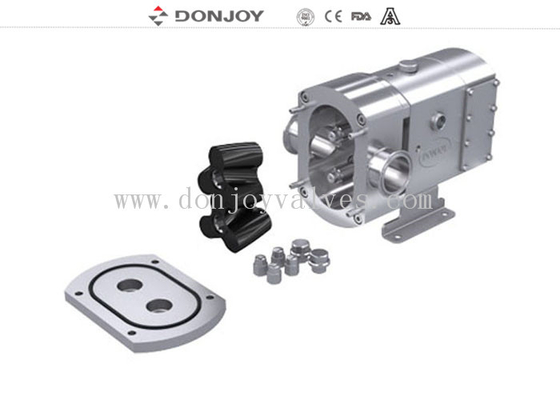

• Bu bölümde, kolayca çıkarılabilen loblar, temizlik ve bakım yapılabilir.
• Contayı değiştirmek için ön gövdenin çıkarılması gerekir. Gövde ayrıca basit bir şekilde çalıştırılabilir.
• Yağ haznesinin dişli kısmı, belirli aralıklarla fiş açıklığı ile değiştirilen yağı boşaltır. Bu sayede dişli ömrü artış için izlenecektir
• Gerekli temizlik, tüm parçalar çıkarıldıktan sonra yapılır
gövdeye geri takılır ve monte edilen pompa etkinleştirilir. Pompanın devreye alınması sırasında motorun dönüş yönü, elektrik bağlantılarına göre yapılmalıdır
