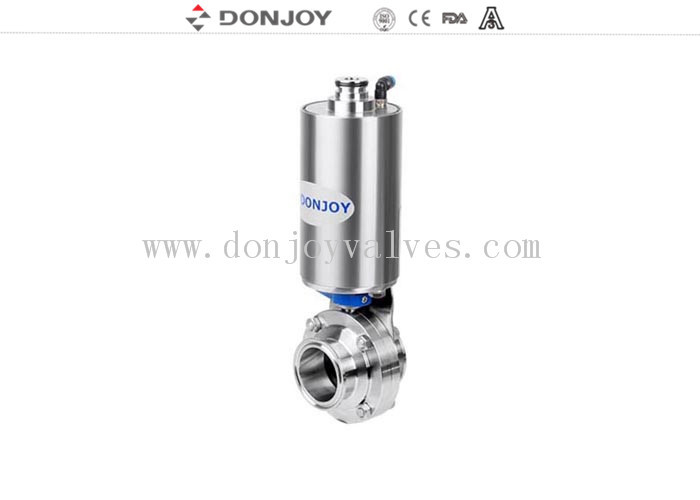

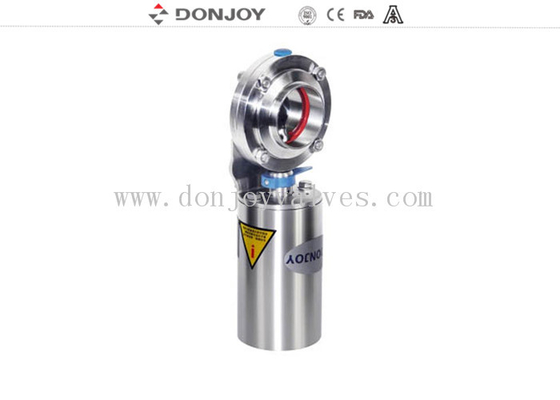

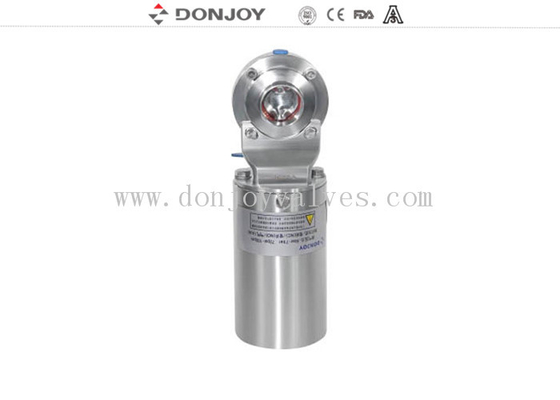

Pnömatik Çalıştırmalı Kelepçeli Uçlu Sıhhi Kelebek Vanalar Silikon conta 12"
|
Teknik Parametreler
|
|
Çelik malzeme
|
Ürün ıslak çelik parçaları
|
AISI 304 veya 316L
(1.4306 / 1.4404)
|
Malzeme ile birlikte verilir
muayene raporu
|
|
Diğer çelik parçalar
|
AISI 304
|
|
Conta malzemesi
|
Standart
|
EPDM
|
Tüm conta malzemeleri uyumludur
FDA 21CFR177.2600 ile
|
|
Seçenekler
|
VMQ / Viton (FPM)
|
|
Basınç
|
Çalışma basıncı
|
≤145psi (10bar)
|
|
Hava için besleme basıncı
aktüatör
|
70 ~ 116psi (5 ~ 8bar)
|
|
Sıcaklık
|
Çalışma sıcaklığı
|
EPDM: 14 ~ 248°F (-10 ~ 120°C)
VMQ (Silikon): -58 ~ 356°F (-50 ~ +180°C)
Viton (FPM): -22 ~ 428°F (-30 ~ +220°C)
|
|
Sterilizasyon sıcaklığı
|
150°C (302°F), Maks. 20 dakika
|
|
Yüzey işleme
|
İç yüzey işleme
|
Ra 16 ~ 32µin (0.4 ~ 0.8µm)
|
|
Dış yüzey işleme
|
Ra 32 ~ 64µin (0.8 ~ 1.6µm)
|
|
Bağlantı
|
Uç bağlantıları: alın kaynaklı, sıhhi kelepçe, erkek ve dişi dişli,flanşlı, I-line veya istek üzerine diğerleri.
|
|
Aktüatör
|
Normalde Kapalı (NC) - Açmak için hava ve kapatmak için yay;
Normalde Açık (NO) - Kapatmak için hava ve açmak için yay;
Hava ile Havaya (AA) - Açmak için hava, kapatmak için hava
|
Veri
| Pnömatik aktüatör |
|
Boyut |
Önerilen vana boyutu |
| Kelebek vana |
Bilyalı vana |
| 70 |
DN10-DN50,0.5"-2" |
DN10-DN25,0.5"-1" |
| 85 |
DN10-DN100,1"-4" |
DN10-DN40,0.5"-1.5" |
| 114 |
DN100-DN125,4"-5" |
DN50-DN65,2"-2.5" |
| 133 |
DN150-DN200,6"-8" |
DN80-DN100,3"-4" |
| 168 |
DN200-DN300,8"-12" |
DN100,4" |
Uygulama:
izolasyon ve kontrol için proses boru sistemlerinde yaygın olarak kullanılan alın kaynaklı / alın kaynaklı uçlu pnömatik tip sıhhi kelebek vana. AV-1PW kelebek vana otomatik olarak çalışır.
Şartname:
Mevcut boyutlar: 1/2" ila 12" (1/2", 3/4", 1”, 1 1/2", 2", 2 1/2", 3", 4", 5", 6", 8", 10", 12") DN15 - DN300 (DN15, DN20, DN25, DN40, DN50, DN65, DN80, DN100, DN125, DN150,DN200, DN250, DN300)
Malzeme: Vana gövdesi ve disk malzemesi AISI 304 veya AISI 316L olabilir, 304L ve 316 malzemeleri istek üzerine mevcuttur.
Maks. çalışma basıncı: DN25/1"-DN100/4" için 145psi (10bar); DN125/5"-DN150/6" için 116psi (8bar); DN200/8"-DN300/12" için 73psi (5bar).
Çalışma: SS304 dikey aktüatör, seçim için NC (normalde kapalı) / NO (normalde açık) / AA (havadan havaya) tipi.
Hava besleme basıncı: 70-116psi (5-8bar)
Sıcaklık aralığı: EPDM conta ile 14 ~ 248°F (-10 ~ 120°C), VMQ (Silikon) conta ile -58 ~ 356°F (-50 ~ +180°C).
Uç bağlantıları: alın kaynaklı / alın kaynaklı.
Yüzey işleme: Ra 16 ~ 32µin (0.4 ~ 0.8µm), Ra 32µin varsayılandır.
Seçenekler:
Vana gövdesi ve disk malzemesi AISI 304 veya AISI 316L olabilir, 304L ve 316 malzemeleri istek üzerine mevcuttur. Conta ve conta EPDM, VMQ (Silikon) veya Viton (FPM) olabilir, hepsi FDA 21CFR177.2600'e uygundur. Uç bağlantısı alın kaynaklı, sıhhi üçlü kelepçe, dişli, flanşlı, I-line veya istek üzerine diğerleri olabilir.
Kollar: 4 konumlu çekme kolu; plastik kapaklı veya saf paslanmaz çelikten çok konumlu kol.
Otomatik çalışmaya ulaşmak için aktüatörler:
pnömatik paslanmaz çelik aktüatör (dikey tip), pnömatik alüminyum aktüatör (yatay tip) ve elektrikli aktüatör.
NC çalıştırılır: normalde kapalı (arıza kapalı)---açmak için hava, kapatmak için yay
NO çalıştırılır: normalde açık (arıza açık)---kapatmak için hava, açmak için yay
AA çalıştırılır: çift etkili---açmak için hava, kapatmak için hava vana akıllı kontrolü: konum sensörü, C-top kontrol cihazı, C-top kontrol cihazı (AS-I)
Standartlar: DIN, 3A, SMS, ISO / IDF, BS / RJT ve ASME / BPE
|
Hava Besleme Portu
|
AA Aktüatör
|
1”-4”
|
her iki bağlantı noktası da G1/8
|
|
＞4”
|
Bir bağlantı noktası G1/4, diğeri G1/8
|
|
NC Aktüatör
|
1”-4”
|
Bir bağlantı noktası G1/8
|
|
＞4”
|
Bir bağlantı noktası G1/4
|
|
NO Aktüatör
|
1”-4”
|
Bir bağlantı noktası G1/8
|
|
＞4”
|
Bir bağlantı noktası G1/4
|
