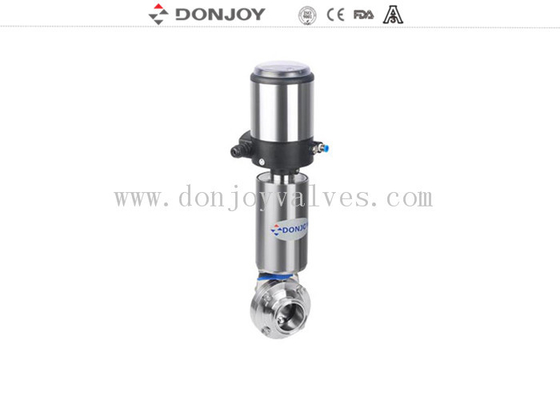

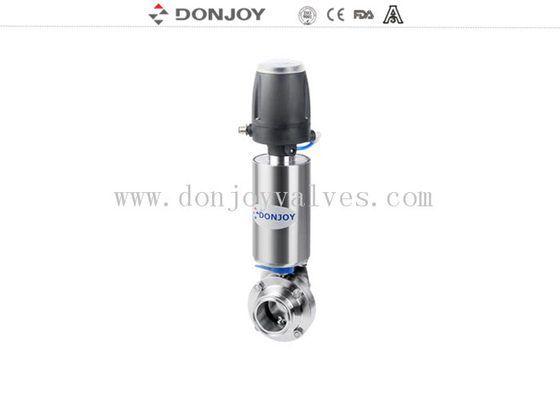

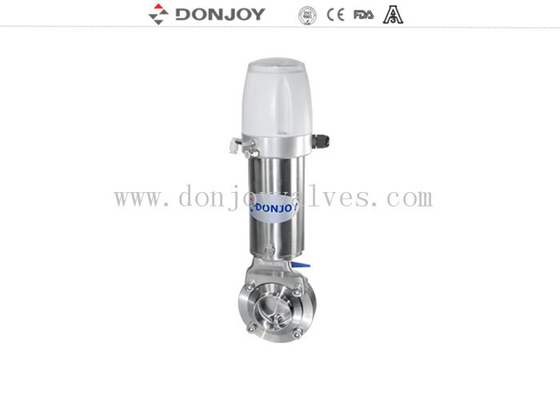

DN10-DN300 Paslanmaz çelikli kaynaklı kelebek vanalar Aktüatör ve otomatik kontrol ünitesi
|
Teknik Parametreler
|
|
Çelik malzeme
|
Ürün ıslak çelik parçaları
|
AISI 304 veya 316L
(1.4306 / 1.4404)
|
Malzeme ile birlikte verilir
denetim raporu
|
|
Diğer çelik parçalar
|
AISI 304
|
|
Conta malzemesi
|
Standart
|
EPDM
|
Tüm conta malzemeleriFDA'ya uygundur
21CFR117.2600
|
|
Seçenekler
|
VMQ / Viton (FPM)
|
|
Basınç
|
Çalışma basıncı
|
≤145psi (10bar)
|
|
Hava aktüatörü için besleme basıncı
|
70 ~ 116psi (5 ~ 8bar)
|
|
Sıcaklık
|
Çalışma sıcaklığı
|
EPDM: 14 ~ 248°F (-10 ~ 120°C)
VMQ (Silikon): -58 ~ 356°F (-50 ~ +180°C)
Viton (FPM): -22 ~ 428°F (-30 ~ +220°C)
|
|
Sterilizasyon sıcaklığı
|
150°C (302°F), Maks. 20 dakika
|
|
Yüzey işleme
|
İç yüzey işleme
|
Ra 16 ~ 32µin (0.4 ~ 0.8µm)
|
|
Dış yüzey işleme
|
Ra 32 ~ 64µin (0.8 ~ 1.6µm)
|
|
Bağlantı
|
Uç bağlantıları: alın kaynaklı, hijyenik kelepçe, erkek ve dişi dişli,
flanşlı, I-line veya istek üzerine diğerleri.
|
|
Aktüatör
|
Normalde Kapalı (NC) - Açmak için hava ve kapatmak için yay;
Normalde Açık (NO) - Kapatmak için hava ve açmak için yay;
Hava ile Hava (AA) - Açmak için hava, kapatmak için hava.
|
Hijyenik Kelebek Vanalar
Hijyenik kelebek vana, bir sıvının bir boru kesitinden akmaya başlamasını veya durmasını sağlamak için kullanılan bir tür akış kontrol cihazıdır.
Hijyenik kelebek vanalar şunları kullanır:
Donjoy hijyenik kelebek vanalar, kimya endüstrisi, petrol, metalurji, sıhhi tesisat, gıda, biyo-ilaç ve kimya endüstrilerinde yaygın olarak kullanılmaktadır；
Donjoy paslanmaz çelik kelebek vana, hijyenik bağlantı parçaları yüksek kaliteli ürünlerdir, süt, ilaç, bira, içecek, yenilebilir yağ ve diğer endüstrilerde profesyonel gereksinimlerini karşılamak için kullanılabilir.
Donjoy hijyenik kelebek vanaların avantajları:
Donjoy hijyenik kelebek vana, çıkarılabilir bağlantı, basit yapı ve kolay bakım gibi birçok avantaja sahiptir;
Donjoy kelebek vana kauçuk contaları ve vana plakaları, kullanım performansını ve hizmet ömrünü sağlamak için yüksek kaliteli parçalardır; Donjoy vanalar, isteklerinize göre AISI 304 veya AISI 316L, 304L ve 316 malzemeleri gibi vana gövdesi ve disk malzemeleri, otomatik veya manuel çalıştırma vanası sağlayabilir.
Uygulama:
DONJOY, izolasyon ve kontrol için proses boru sistemlerinde yaygın olarak kullanılan, alın kaynaklı uçlu hijyenik pnömatik kelebek vana aktüatörüdür. kelebek vana otomatik olarak çalışır.
Şartname:
Mevcut boyutlar: 1/2" ila 12" (1/2", 3/4", 1”, 1 1/2", 2", 2 1/2", 3", 4", 5", 6", 8", 10", 12") DN15 - DN300 (DN15, DN20, DN25, DN40, DN50, DN65, DN80, DN100, DN125, DN150,DN200, DN250, DN300)
Malzeme: Vana gövdesi ve disk malzemesi AISI 304 veya AISI 316L olabilir, 304L ve 316 malzemeleri istek üzerine mevcuttur.
Maks. çalışma basıncı: DN25/1"-DN100/4" için 145psi (10bar); DN125/5"-DN150/6" için 116psi (8bar); DN200/8"-DN300/12" için 73psi (5bar).
Çalışma: SS304 dikey aktüatör, seçim için NC (normalde kapalı) / NO (normalde açık) / AA (havadan havaya) tipi.
Hava besleme basıncı: 70-116psi (5-8bar)
Sıcaklık aralığı: EPDM conta ile 14 ~ 248°F (-10 ~ 120°C), VMQ (Silikon) conta ile -58 ~ 356°F (-50 ~ +180°C).
Uç bağlantıları: alın kaynaklı / alın kaynaklı.
Yüzey işleme: Ra 16 ~ 32µin (0.4 ~ 0.8µm), Ra 32µin varsayılandır.
Seçenekler:
Vana gövdesi ve disk malzemesi AISI 304 veya AISI 316L olabilir, 304L ve 316 malzemeleri istek üzerine mevcuttur. Conta ve conta EPDM, VMQ (Silikon) veya Viton (FPM) olabilir, hepsi FDA 21CFR177.2600'e uygundur.
Uç bağlantısı alın kaynaklı, hijyenik üç kelepçeli, dişli, flanşlı, I-line veya istek üzerine diğerleri olabilir.
Kulplar: 4 konumlu çekme kolu; plastik kapaklı veya saf paslanmaz çelikten çok konumlu kol.
Otomatik çalışmaya ulaşmak için aktüatörler:
pnömatik paslanmaz çelik aktüatör (dikey tip), pnömatik alüminyum aktüatör (yatay tip) ve elektrikli aktüatör.
NC çalıştırılır: normalde kapalı (arıza kapalı)---açmak için hava, kapatmak için yay
NO çalıştırılır: normalde açık (arıza açık)---kapatmak için hava, açmak için yay
AA çalıştırılır: çift etkili---açmak için hava, kapatmak için hava
- Vana akıllı kontrolü: konum sensörü, C-top kontrol cihazı, C-top kontrol cihazı (AS-I)
- Standartlar: DIN, 3A, SMS, ISO / IDF, BS / RJT ve ASME / BPE
