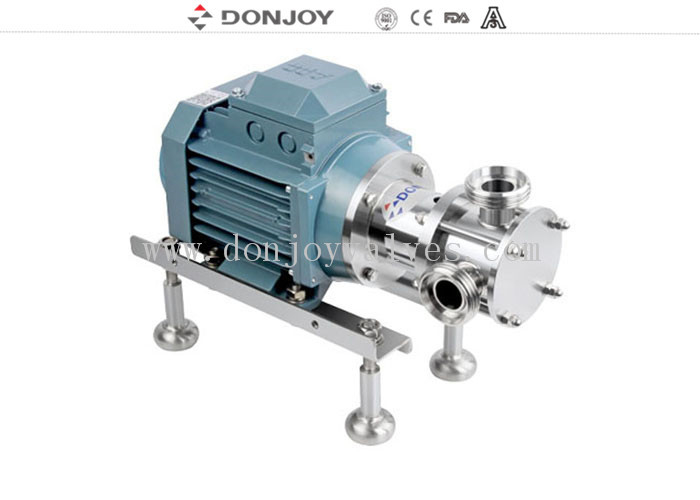

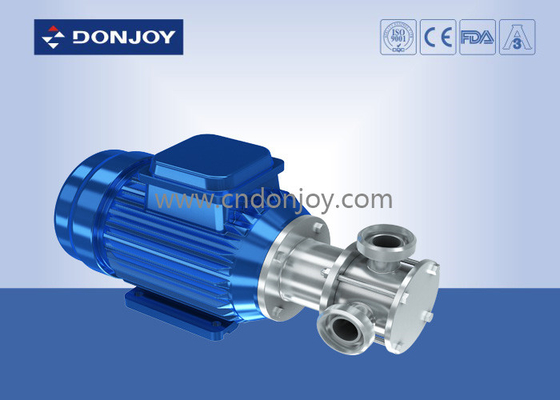

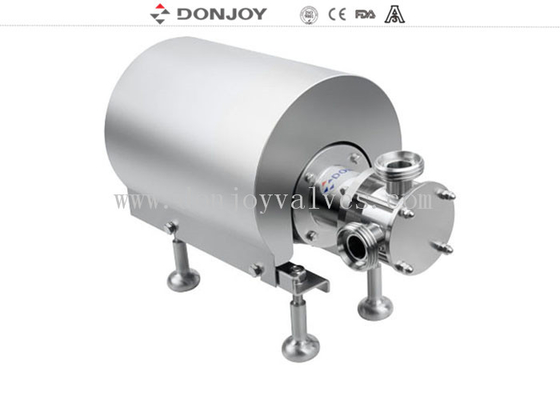

316L Sanitar Esnek İmpeller Yüksek Saflık Pompası - RX serisi
Açıklama
RX esneklik döngüsü pompası
Saat yönünde ve saat yönüne karşı dönüş yapabilir.
Bu sıvı seviyesi pompa giriş enveninden daha düşük olduğunda çıkarılabilir ve sıvı aktarılabilir.En fazla 5M
Pompa, düşük viskozitede ve yüksek viskozitede ortamları taşımak ve aktarmak için tasarlanmıştır.Malzemeler parçacık veya gaz içerir
Özellikler
|
Ürün Adı:
|
316L Sanitar Esnek İmpeller Yüksek Saflık Pompası - RX serisi
|
|
Pompa gövdesinin malzemesi:
|
SS304/SS316L/1.4301/1.4404
|
|
Mühür malzemesi:
|
EPDM (Standard, FDA onay) FPM ((Viton) ve NBR
|
|
Maks. Akış:
|
20m3/h
|
|
Baş:
|
80H ((m)
|
|
Max. Çalışma basıncı:
|
4 bar
|
|
Max, çalışıyorum. Sıcaklık:
|
80 °C
|
|
Mekanik mühürleme:
|
SIC/SiC/EPDM ((Standard), C/SIC, TC/TC
|
|
Dükkan tipi:
|
FBen...Çifte mekanik mühürlenmiş/tek mekanik mühürlenmiş (standart)
|
|
Motor gücü:
|
0.5kw, 0.75kw, 1.1kw, 1.5kw, 2.2kw, 3.0kw,
|
|
Voltaj:
|
110V, 220V, 380V
|
|
Motor:
|
ABB/yerel/SIEMENS
|
|
Motor frekansı:
|
50HZ, 60HZ
|
|
Yüzey işlemi:
|
Ra≤0,6μm, EP=Ra0,4μm
|
|
Model:
|
RX
|
|
Kullanılabilir bağlantı:
|
Tri-Clamp, Thread, Flange
|
|
Standart olarak kullanılabilir:
|
DIN, SMS, 3A, RJT, ISO/IDF
|
|
İşletiliyor:
|
Elektik
|
|
Düşük boşaltma seçeneği:
|
Düşük boşaltma/diyafram valfi/topu valfi/ kelebek valfi
|
|
Sertifika:
|
3-A-02-11 Hayır.1759, FDA 177.2600 CE-MD/06-42 NO.705201402401-00
|
|
Uygulama alanı:
|
Süt, yiyecek, içecek, eczane, kozmetik vb.
|
|
Çarpıştırıcı malzemeleri
|
NBR, EPDM, VITON
|
|
Paketleme Ayrıntıları:
|
Plywood kağıdı ya da müşteri isteğine göre.
|
|
Teslimat detayları:
|
Genellikle T / T ödeme aldıktan sonra 20 gün içinde.
|

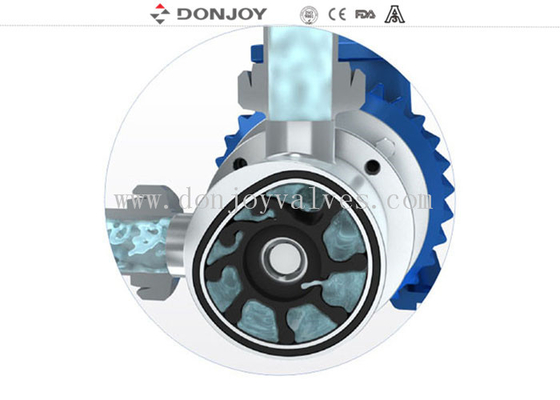

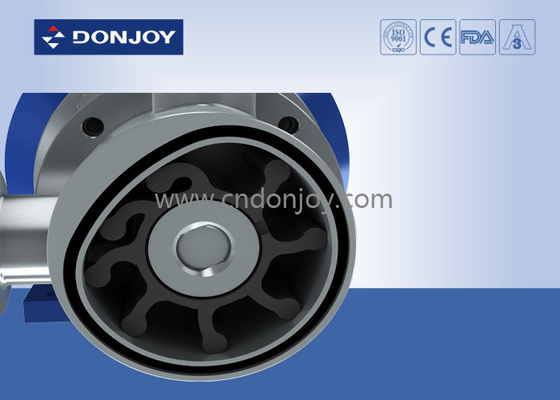

Çalışma prensibi
1Pompa girişinde, pompa statörünün iç eksantrik yapısı nedeniyle, hacim arttırıldığında esnek döngücünün bıçakları arasında kısmi bir vakum oluşacaktır.Sonuç olarak oluşan emme pompa odasına sıvı çekecektir.
2Döner impeller sıvıyı girişten çıkışa taşıyordu. Bu aşamada bıçaklar arasındaki boşluk aslında sabit tutuluyordu.Bıçaklar arasındaki boşluk büyük katı parçacıkların pompa üzerinden geçmesine ve sıvıya zarar vermeden izin verir.
3. Döner, pompa statöründeki eksantrik iç yüzeyin düz kısmı ile temas halindedir. Döner büküldüğünde, bıçaklar arasındaki hacim pompadan sürekli ve eşit şekilde azalır.
İleri tasarım, basit yapı

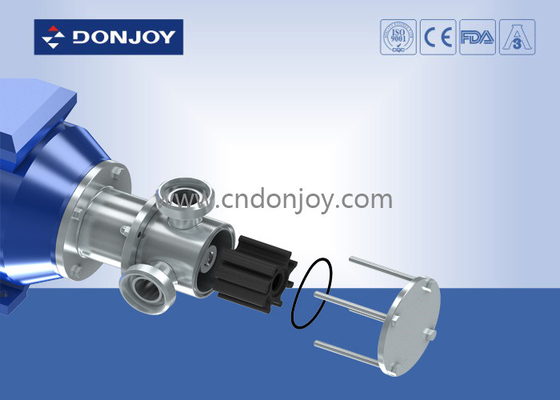

Temizlik kolay ve ekonomik. Pompa kapağı dört kilitleme düyü ile sabitlenir. Pompanın döngüsünün ve şaftının mühürlenmesini korurken, düyünleri açmanız yeterlidir.
Teknik özellikler:
Maksimum akış: 8m3/h
En yüksek basınç: 4 bar
Maksimum emicilik: 5 M
Maksimum sıcaklık: 80°C
Yüzey işlemi: Ra≤0,6μm, EP=Ra0,4μm
Malzemeler:
• Vücut ve Fan: AISI 316L
• Paket: EPDM (yemek için uygundur)
• Mekanik şaftı mühürleme
RX sağlık uygulamaları
Gıda ve süt ürünlerinin işlenmesinde hijyen çok önemlidir. RX, sıkı hijyen gereksinimlerini karşılamak için cilalı paslanmaz çelik ve gıda veya süt sınıfı bir rotatörle tasarlanmıştır.Paslanmaz çelik sanitasyon RX temizlemek kolaydır, sıvı çöküşüne neden olmayan ve kullanılan rotor malzemesi test edilmiş ve onaylanmış ve FDA yönetmeliklerine uygun olarak sertifikalandırılmış.Pompa ile teslimat için uygun tipik ürünler, dahil olmak üzere: Süt, yağsız süt, krema, kek, yoğurt, solümbül, kıkırdaklar, şurup, baharatlar, jelatin, bal, reçel, merhem, konserve, içecekler, şarap, bira, meyve suyu ve baharatlar.
RX endüstride uygulanması
RX esnek döngü pompası aynı zamanda sağlık gereksinimleri olmadan da uygulanabilir, ancak hala ana paslanmaz çelik pompası olarak kullanılır.RX paslanmaz çelik pompası özellikle asidik sıvılar taşımak için uygundur, killer, beton katkı maddeleri, deterjanlar, boyalar, film işleme kimyasalları, mürekkep ve kanalizasyon temizliği kozmetik ürünleri de sıklıkla bu tür pompalara pompalanır.Şampuan, deterjan ve nemlendirici.
tutmak

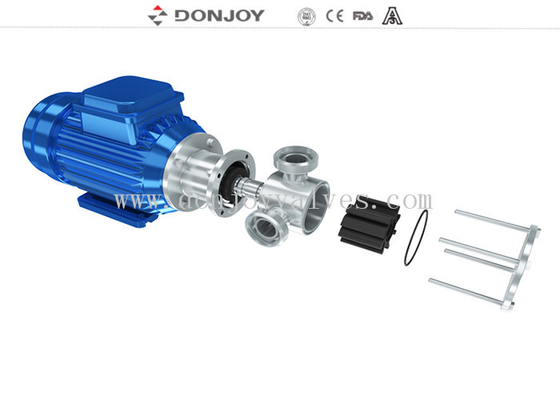

Pompa kapağı dört loking fıstığı ile sabitlenir. sadece rotor ve şaft mühür tamamıyla revize edildiğinde pompa kapağını sökmek gerekir,Bu pompa çok pratik yapar ve duraklama süresi kısaltılacak
Seçim Tablosu
Çizim
Bağlantı yolu
Akış hızı ve baş
