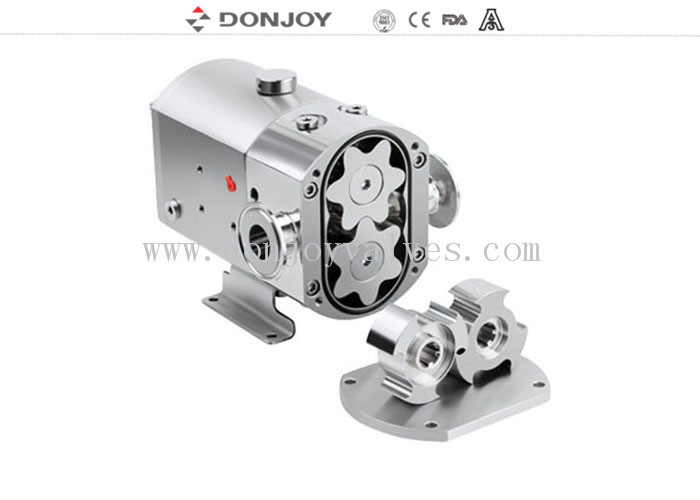

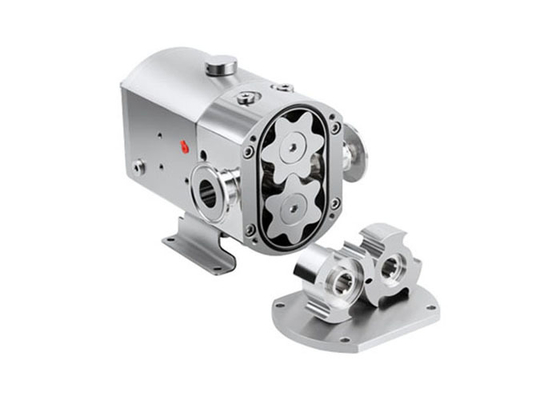

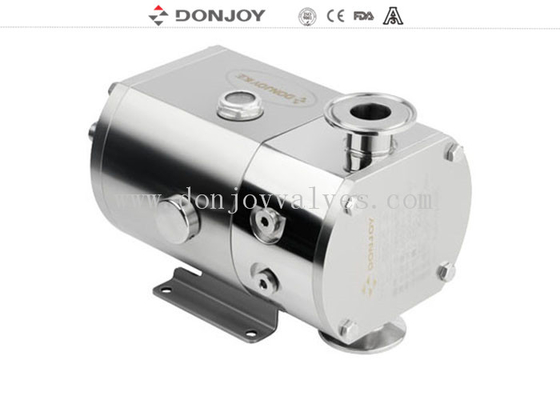

DONJOY Mini döner loblu pompa Peynir ve Peynir Altı Suyu Yoğurdu Transferi için
Özellikler
|
Ürün Adı:
|
Yatay Pozitif Yer Değiştirmeli Döner Loblü Pompa
|
|
Malzeme:
|
Tüm SS316L/1.4301/1.4404
|
|
Conta Malzemesi:
|
EPDM (Standart, FDA onayı)
|
|
Maks. Akış:
|
3000L/H
|
|
Maks. basınç:
|
12bar / 174PSI
|
|
Maks. çalışma sıcaklığı:
|
150 C / 302 F
|
|
Maks. devir:
|
1450 rmp
|
|
Rotor Tipi:
|
3 Yapraklı rotorlar, 6 Yapraklı Rotor
|
|
Mekanik salmastra:
|
SIC/SiC/EPDM(Standart)
|
|
Motor gücü:
|
0.75kw, 1.5kw, 2.2kw, 3.0kw
|
|
Sızdırmazlık seçeneği:
|
Hijyenik tek mekanik salmastra/
Soğutma sistemli çift mekanik salmastra
|
|
Motor:
|
ABB, SEW, 50hz / 60hz
|
|
Yüzey işleme:
|
İç cilalı ve Dış Kumlama
|
|
Mevcut bağlantı:
|
Kelepçe, Dişli Alın kaynağı, Flanş
|
|
Mevcut standart:
|
DIN, SMS, 3A, RJT, ISO/IDF
|
|
Çalışma şekli:
|
Elektrikli
|
|
Uygulama alanı:
|
Süt, gıda, içecek, eczacılık, kozmetik vb.
|
| Yapı |
Paslanmaz çelik taban plakasına monte edilmiştir |
| İsteğe bağlı |
Gerilim (v) 220-240,360-400,420-460,630-690 |
Açıklama
Seçenekler
1. Mekanik salmastra: SIC / SICE / EPDM, TC / TC, EPDM
2. Tek salmastra, Çift Mekanik Salmastra
3. Rotorlar: 2 yapraklı rotor,3 Yapraklı rotorlar, 6 Yapraklı Rotor
4. Conta: FPM(Viton), NBR, EPDM
5. Uç yüzey ısı ceketi
6. Komple ısı ceketi
7. Dikey TUR Serisi veya Yatay TUL Serisi
Avantajı:
Kolay kurulum ve sökme
Mil ve rotor, spline bağlantı tasarımını benimser, kolay kurulum ve sökme
İki yönlü tersine çevrilebilir, sadece motor dönüş yönünü değiştirerek elde edilebilir
Yapılandırmayı değiştirmeden her türlü yüksek ve düşük viskoziteli ortam için kullanılabilir
Çıkış/giriş sadece taban değiştirilerek yatay veya dikey olabilir
3 yapraklı rotorlar ve 6 yapraklı rotorlar, yapılandırma değiştirilmeden değiştirilebilir
Uygulamalar
Bu pompa, gıda işleme, kozmetik ve ilaç endüstrilerinde viskoz ve düşük viskoziteli ortamların transferi için idealdir.
Prensipler
1. Loblar döndükçe, bir lob diğerinden uzaklaştıkça emme tarafındaki boşluk artar, böylece pompalama odasına sıvıyı çeken kısmi bir vakum oluşur.
2. Miller tarafından döndürüldüklerinde, her lob sırayla dolar ve sıvı sevkıyat tarafına yer değiştirir. Loblar arasındaki ve loblar ile pompa gövdesinin duvarları arasındaki küçük boşluklar, boşlukların gerektiği gibi dolmasını sağlar.
3. Pompa gövdesi tamamen dolar ve sıvı, lobların dişlerinden kaçar ve boşlukların duvarlarına doğru zorlanır. Bu da pompa eylemine katkıda bulunur
Mini loblu pompanın Akış Yönü
Seçim Tablosu
Çizim
Bakım ve onarım
Kompakt tasarım sayesinde atölyeye gerek kalmadan loblu pompanın bakımı sahada kolaylıkla ve çok kısa sürede yapılabilir.
Pompa bakımı öncesinde pompa motorundaki elektrik bağlantısının ayrılması gerekir. Bu işlem yapıldıktan sonra pompa bakımı ve onarımı yapılabilir.
• Lobların, pompa ile motor arasındaki bağlantının ve hat bağlantıları ile pompanın bakımı ve değiştirilmesi, ön kapağı çıkarmadan cıvatalarla yapılabilir.
• Bu bölümde, kolayca çıkarılabilen loblar, temizlik ve bakım yapılabilir.
• Contayı değiştirmek için ön gövdenin çıkarılması gerekir. Gövde ayrıca basit bir şekilde çalıştırılabilir.
• Yağ deposunun dişli kısmı, periyodik aralıklarla fiş açıklığı ile değiştirilen yağı boşaltır. Bu sayede, dişli ömrü artış için izlenecektir
• Gerekli temizlik, tüm parçalar çıkarıldıktan sonra yapılır
Tekrar gövdeye geri takılır ve monte edilen pompa etkinleştirilir. Pompanın devreye alınması sırasında motorun dönüş yönü, elektrik bağlantılarına göre yapılmalıdır
