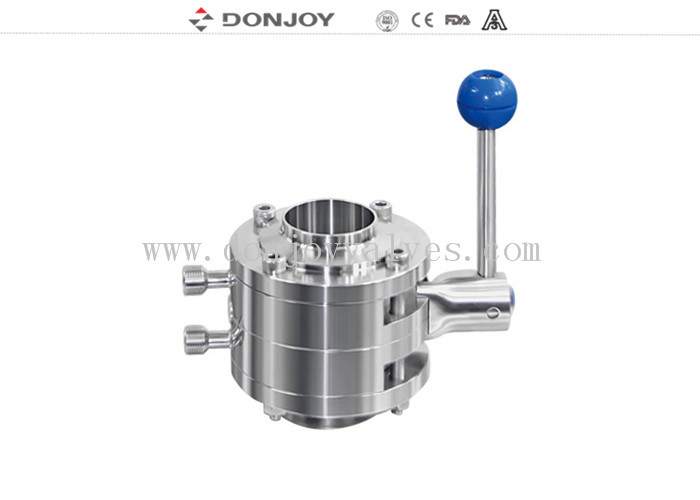

DONJOY Ekonomi Paslanmaz çelik hijyenik karışım geçirmez kelebek vana B tipi evde bira yapımı için
Teknik Özellikler:
1 vana 2 conta koruması
Sızıntı, ortam kontaminasyonunu önlemek için tahliye edilebilir
Vana boşluğu CIP ile temizlenebilir
Sızıntı görülebilir
Maks. Basınç: 10Bar(DN25-DN100), 8Bar (DN125-DN150), 5Bar( DN200-DN300)
Çalışma Sıcaklığı: -10C° ila +130 Derece (EPDM)
Boyut:DN25 - DN100, 1" - 4"
Çalışma: Pnömatik/manuel değiştirilebilir
Kontrol kutusu:C-TOP
Conta: EPDM (standart) FPM/SİLİKON/NBR,FDA177.2600
Özellikler:
|
Ürün Adı:
|
Kaynaklı manuel karışım geçirmez kelebek vana B tipi |
|
Vana Gövde Malzemesi:
|
SS304/316L
|
|
Conta Malzemesi:
|
EPDM (standart) FPM/SİLİKON/NBR, FDA177.2600
|
|
Maks.Çalışma Basıncı:
|
10Bar
|
|
Maks.Çalışma Sıcaklığı:
|
120 derece C
|
|
Mevcut boyut:
|
DN25-DN100, 1"-4"
|
|
Mevcut bağlantı:
|
Kelepçe/kaynak/diş/özel bağlantı
|
|
Mevcut standart:
|
3A/DIN/SMS/RJT/ISO/IDF
|
|
Çalışma:
|
Manuel,Pnömatik, Elektrikli
|
|
Kol uygulaması:
|
İki konumlu kol, üç konumlu kol, dört konumlu çekme kolu, çok konumlu plastik kol ve çok konumlu paslanmaz çelik kol
|
|
Kontrol:
|
Akıllı vana konumlandırıcı / C-TOP kontrolü / konum sensörü
|
|
Sertifika:
|
3A/54-02 (1580), PED/97/23/EC, FDA.177.2600, ISO
|
|
Uygulama alanı:
|
Süt, gıda, içecek, eczane, kozmetik vb.
|
|
Plastik çok konumlu kol modeli:
|
NO. VSB04 / NO.VSB06 / NO.VSB08
|
|
Kol montajı:
|
Vanadan bir tarafta
|
Çalışma İlkeleri
1. Kelebek Vana, aktüatör aracılığıyla veya manuel olarak kol ile otomatik olarak çalıştırılabilir
2. Kol, vanayı Açık veya Kapalı Konumda bloke eder, Elbette, başka pozisyonlar da mevcuttur
3. Aktüatör, kelebek vanayı kontrol etmesi için eksenel hareketin pistonunu 90 Dereceye iter.
Tasarım ve Özellikler
Uygulama
Ortamların ayrılması için bir proses elemanı olarak karışım geçirmez kelebek vana, çeşitli uygulamalar için uygundur:
1 CIP ortamlarını ayırmak için CIP sistemlerinde
2. Yıkama işlemlerinde
3. Su yönetiminde
4. Ortamları ayırmak için boru kesit kapatma vanası olarak
5. CIP/Gaz yönetiminde (birahane)
6. Ürün/CIP'i ayırmak için depolama tanklarında
7. Bir vana matrisinde CIP dönüş vanası olarak
8. Tercihen askıda madde/parçacık içermeyen sıvı ve gaz ortamları için uygundur.
Bağlantı
Kelepçeli, kaynaklı ve dişli vb.
Paketleme Detayları
Her vana için kabarcık paketi.
Dış ambalaj karton veya kontrplak kutulardır.
Veya müşterilerin isteğine göre.
Teslimat detayları
Genellikle T/T peşinat alındıktan sonra 20 gün içinde.
Çalışma Torku(N.M)
|
DN25/1”
|
DN40/1.5”
|
DN50/2”
|
2.5”
|
DN65
|
3”
|
DN80
|
DN100/4”
|
DN125
|
DN150
|
|
3
|
4
|
5
|
10
|
12
|
14
|
18
|
25
|
40
|
55
|
Çeşitli kollar:
1. Çekme Kolu
2. Çok Konumlu Kol (Mavi Plastik)
3. Çok Konumlu Kol (Paslanmaz Çelik) Kilitlenebilir
|
Boyut
|
|
L1
|
L2
|
B
|
 |
|
DN10-DN40
|
0.5-1.5”
|
126
|
20.2
|
8
|
|
DN50
|
2”
|
133
|
22.2
|
10
|
|
DN65
|
2.5-3”
|
144
|
22.2
|
10
|
|
DN80-DN100
|
3.5-4”
|
160
|
22.2
|
11
|
|
DN125-DN150
|
5-6”
|
220
|
30.2
|
14
|
|
DN200-DN300
|
8-12”
|
284
|
30.2
|
14
|
|
Boyut
|
|
L1
|
L2
|
B
|
|
|
DN10-DN40
|
0.5-1.5”
|
164
|
20.2
|
8
|
|
DN50-DN65
|
2”-3”
|
164
|
22.2
|
10
|
|
DN80-DN100
|
3.5-4”
|
164
|
22.2
|
11
|
|
Boyut
|
|
L1
|
L2
|
B
|
|
|
DN10-DN40
|
0.5-1.5”
|
166
|
20.2
|
8
|
|
DN50-DN65
|
2”-3”
|
166
|
22.2
|
10
|
|
DN80-DN100
|
3.5-4”
|
166
|
22.2
|
11
|
|
DN125-DN150
|
5”-6”
|
166
|
30.2
|
14
|
Etiket : Hijyenik kelebek vana. DONJOY Karışım geçirmez kelebek vana, Hijyenik vanalar
