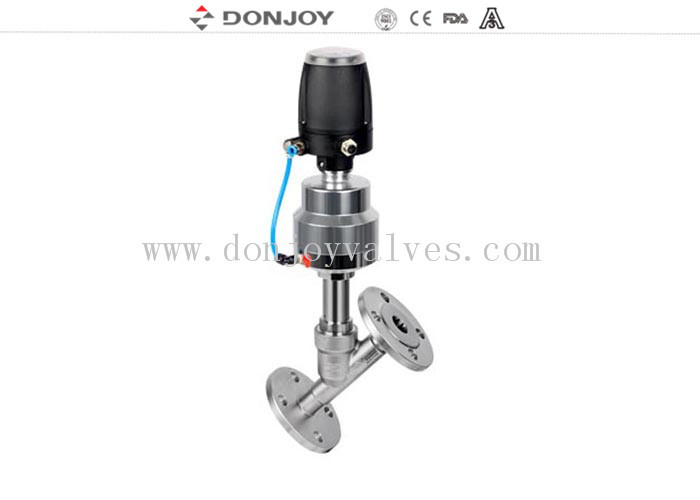

2 Yollu 2 Konumlu çift etkili pistonlu pnömatik hijyenik açılı oturmalı vana PN16 Flanş Bağlantısı DC2V Ctop ile
Detay:
Açılı Oturmalı Vana
Bağlantı: PN10/ PN16 Flanş
Standart: DIN, JIS, AISI...
Özellikler:
| Ürün Adı: |
Pnömatik Açılı Oturmalı Vana |
| Vana Gövde Malzemesi: |
CF8M/316L |
| Conta Malzemesi: |
EPDM/PTFE |
| Çalışma Basıncı: |
8 Bar, 10Bar(opsiyon). |
| Maks. Çalışma Sıcaklığı: |
120 derece, 180Derece(Opsiyon) |
| Mevcut Boyut: |
DN10-DN100,1/2"-4" |
| Mevcut bağlantı: |
Dişli, Kaynak, Kelepçe, BSP/BSP/NPT |
| Çalıştırma: |
Pnömatik, Kontrol Kafası |
| Sertifika: |
FDA,CE,ISO |
Oturmalı Vana için Çalıştırma Seçenekleri
1. Manuel: Plastik el çarkı, Paslanmaz çelik el çarkı, İnce ayar el çarkı
2. Pnömatik: Plastik ve paslanmaz çelik aktüatörler
3. Kontrol Kafası: 1.1 Vana Konumlayıcı Proses kontrol cihazı (4-20mA, 0-10V seçilebilir), Device NET bus iletişimi

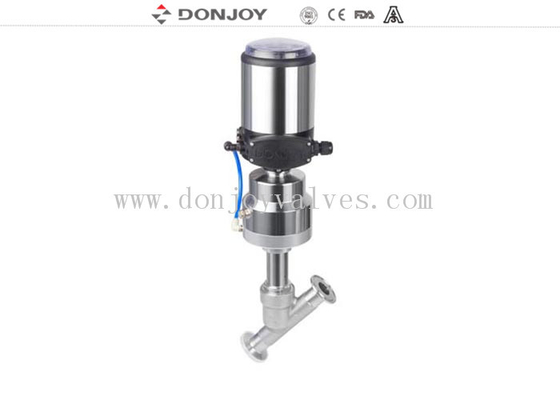

1.2 C-Top, Mini C-Top: Konum geri bildirimi (Açık (Yeşil) ve kapalı (Kırmızı) olarak görüntülenebilir), Dahili solenoid valf, Otomatik kontrol için PLC sistemi ile basın, DC24V
1.3 Konum Sensörü (PNP, NPN)
1.4 Vana konum regülatörü ile : Bu tasarım, vana konum ayar fonksiyonuna sahiptir ve vana konumlayıcı ile karşılaştırıldığında, bu regülatör maliyet avantajına sahiptir, ancak gerçek zamanlı akış kontrolünü gerçekleştiremez, sadece manuel vana konumu aracılığıyla akış kontrolünü gerçekleştirir.
Uygulamalar:
Bira ve İçecek Dolum Makineleri
Tekstil baskı ve Boyama
Gaz endüstrisi
Eczacılık ve Tıbbi Ekipmanlar
Kimya endüstrisi
Dezenfeksiyon
Köpürtme Ekipmanları
Su/atık su Arıtma
Çalışma Prensipleri
1. Oturmalı vanalar, tek etkili veya çift etkili bir pnömatik aktüatör tarafından otomatik olarak çalıştırılır. Basınçlı hava beslenerek, mil, vanayı “açık” veya “kapalı” konumuna getirmek için hareket ettirilir.
2. Normalde açık ve normalde kapalı konumların değişimi için pnömatik silindirin 180 derece dönüşü.
Avantajları
1. Ölü açı yok, her türlü sağlık gereksinimini karşılamak için kalıntı yok.
2. Avantajları: Civata olmadan, civata düşmesi nedeniyle diğer ekipmanlara zarar verme riski dikkate alınmaz;
3. Vananın ölü açısı yoktur, karmaşık yapı nedeniyle oluşan köşeyi dikkate almaya gerek yoktur.
4. Sıcaklık: maksimum sıcaklık 200'e kadar (conta tipine bağlı olarak)
5. Conta: elastik mil conta tasarımı, gömülü mil tasarımı.
Çizim
Düzenleme Eğrisi
Rekabetçi hedefler
Donjoy'un vizyonu, gelişmiş teknoloji ve mükemmel kalite ile akış kontrolü, yüksek saflıkta hijyenik vana ve pompa alanlarında lider tedarikçi olmaktır.
Etiket: Oturmalı Vana, Açılı Vana, Kapatma Vanası, Hijyenik Vana
