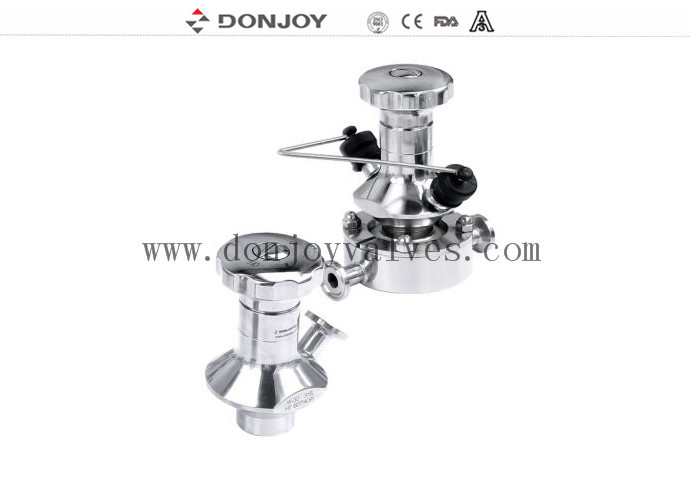

SS316L İçkiler için Otomatik Asptik Sterilize edilebilir Örnekleme Valfı

SS316L Otomatik Aseptik ve sterilize edilebilir numune alma vanası

Hızlı Detay

Numune Alma Vanası

Boyut: Kaynak OD40MM

Tip: Otomatik geri dönüş tipi numune alma vanası

Conta: EPDM, PTFE

Çalışma Basıncı: 6Bar

Cilalı: Ayna, Mat, Ra≤0.8μm, Ra≤0.5μm

Kol: Döndürme kolu, Çıkarılabilir kol

Şartname

Uygulama:Aseptik numune alma vanası, bira, süt, içecek, meyve suyu, eczacılık endüstrilerinde uygulanır,

Aseptik Numune Alma Vanaları Standart Tasarımı

Aseptik numune alma vanası üç parçadan oluşur: vana gövdesi, vana başlığı ve bir adet diyafram. Bir kauçuk diyafram valf başlığının eksenine yerleştirilir ve genişleyebilir bir vana çekirdeği görevi görür.

• Uç bağlantıları kaynaklı, kelepçeli veya dişli olabilir, yalnızca bir boyut DN8 mevcuttur.
• Kol tipi: döner kol, anahtar kolu
• Vana açık: numune alma vanası kapalı: sterilizasyon

Açık (numune alma)          Kapalı (Sterilizasyon)

Çalışma Prensipleri

Aseptik numune alma vanası, her numune alımından önce ve sonra sterilizasyon için tasarlanmıştır.

Açık: Numune alma - manuel vana, kolu döndürerek (ayarlanabilir vana) veya kolu etkinleştirerek (açma/kapama vanası) açılır. Daha sonra mil ve membran geri çekilir ve sıvının geçmesine izin verilir

Kapalı: Sterilizasyon - dahili yay, vanayı kapatır ve sterilize etmek için ters işlem yoluyla hortumlar arasındaki kanalı açık tutar. Buhar kullanılıyorsa, çıkışta küçük bir basınç tahliye vanası (isteğe bağlı) önerilir.

Standart Tasarım: Aseptik numune alma vanası, bir vana gövdesi, bir kol ve bir membrandan oluşur. Kauçuk membran, vananın miline yerleştirilir ve esneyebilen bir tapa olarak çalışır.
