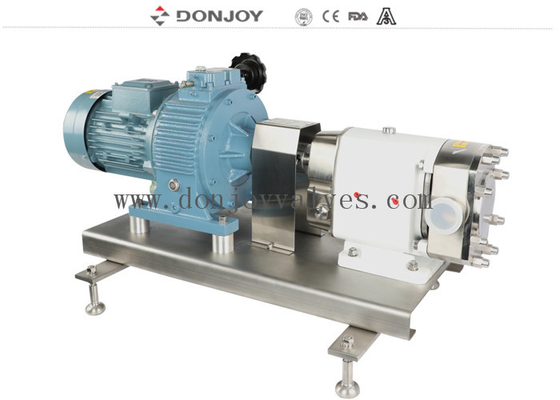

Bal için motorlu Mekanik manuel ayarlı motorlu TUL-60 döner loblu pompa
Teknik özellik
A. Manuel Sürekli Değişken Şanzıman
B. Frekans Konvertörü ayarlı motor dişli kutusu
C. Sabit hızlı çıkış şanzımanı
Tanım
Seçenekler
1. Mekanik salmastra: SIC / SICE / EPDM, TC / TC, EPDM
2. Tek salmastra, Çift Mekanik Salmastra
3. Rotorlar: 2 yapraklı rotor, 3 yapraklı rotor, Kelebek rotorlar, Tek Kelebek rotorlar
4. Conta: FPM(Viton), NBR, EPDM
5. Ön kapakta tahliye vanası veya harici baypas
6. Dahili emniyet valfi
7. Uç yüzey ısı ceketi
8. Komple ısı ceketi
9. Dikey TUR Serisi veya Yatay TUL Serisi
10. Farklı Sürücüler ve Sabitler
11. Paslanmaz çelik taban plakası üzerine montaj
12. Bağlantı: Kelepçe (DIN32676,3A,ISO), Dişli (DIN,SMS,RJT,IDF), Alın kaynağı, Flanş
13. Motor Tipi B5 motor frekansı 50HZ, 60HZ
14. Gerilim(v)220-240, 360-400, 420-460, 630-690
Özellikler
|
Ürün Adı:
|
Bal için motorlu Mekanik manuel ayarlı motorlu TUL-60 döner loblu pompa
|
|
Malzeme:
|
SS304/SS316L/1.4301/1.4404
|
|
Salmastra Malzemesi:
|
SIC/SIC/EPDM (Standart, FDA onayı)
|
|
Maks. Akış:
|
62m3/h / 395 GPM
|
|
Maks. basınç:
|
12bar/ 174PSI
|
|
Maks. devir:
|
1450 rmp
|
|
Rotor Tipi:
|
2 yapraklı, 3 yapraklı, kelebek, tek kelebek
|
| Kurulum |
Frekans konvertörü ile kurulabilir |
| Frekans konvertörü |
İsteğe bağlı |
|
Mekanik salmastra:
|
SIC/SiC/EPDM (Standart)
|
|
Gerilim:
|
110V, 220V, 380V
|
|
Motor:
|
ABB,SEW, 50hz/ 60hz
|
|
Yüzey işleme:
|
İç cilalı ve Dış Kumlama
|
|
Mevcut bağlantı:
|
Kelepçe, Dişli Alın kaynağı, Flanş
|
|
Mevcut standart:
|
DIN, SMS, 3A, RJT, ISO/IDF
|
|
Çalışma şekli:
|
Elektrikli
|
|
Sertifika:
|
3A/54-02 (1580), PED/97/23/EC,
FDA.177.2600, ISO9001/2008
|
|
Uygulama alanı:
|
Süt, gıda, içecek, eczacılık, kozmetik vb.
|
Tasarım ve Özellikler
1. Yatay TUL, Dikey TUR
2. Çıplak Şaft Yapısı
3. Rotorların bağlantısının hijyenik tasarımı
4. Sıhhi Mekanik Salmastra, Kolay temizlik ve bakım
5. CIP Temizliği ve sic Sterilizasyonuna uygulanır
6. ABD 3A Standardına göre
Uygulamalar
Bu pompa, gıda işleme, kozmetik ve ilaç endüstrilerinde viskoz ve düşük viskoziteli ortamların transferi için idealdir.
Prensipler
1. Loblar döndükçe, bir lob diğerinden uzaklaştıkça emme tarafındaki boşluk artar, böylece pompa odasına sıvıyı çeken kısmi bir vakum oluşur.
2. Miller tarafından döndürüldüklerinde, her lob sırayla dolar ve sıvı sevk tarafına yer değiştirir. Loblar arasındaki ve loblar ile pompa gövdesinin duvarları arasındaki küçük boşluklar, boşlukların uygun şekilde dolmasını sağlar.
3. Pompa gövdesi tamamen dolar ve sıvı, lobların dişlerinden kaçar ve boşlukların duvarlarına doğru zorlanır. Bu, pompa eylemine katkıda bulunur.
Pompa rotorları seçimi
POMPA GİRİŞ VE ÇIKIŞ BAĞLANTISI
Pompa modeli ve ağırlığı
| POMPA modeli |
Giriş mili torku (NM) |
Maksimum eksenel radyal yük (N) |
İç çap bağlantı boyutu
[mm] |
Önerilen maksimum teorik yumuşak partikül boyutu
[mm] |
Çıplak pompa ağırlığı [kg] |
| STUL-10 |
15 |
224 |
22.4 |
6 |
12 |
| TUL-20 |
60 |
750 |
22.4 |
10 |
32 |
| TUL-23 |
60 |
750 |
35.1 |
20 |
34 |
| TUL-25 |
60 |
750 |
47.8 |
20 |
39 |
| TUL-30 |
123 |
1237 |
47.8 |
25 |
60 |
| TUL-35 |
123 |
1237 |
59.5 |
25 |
63 |
| TUL-55 |
123 |
1237 |
66 |
25 |
65 |
| TUL-60 |
123 |
1237 |
72.2 |
25 |
68 |
| TUL-70 |
416 |
2588 |
72.2 |
40 |
151 |
| TUL-80 |
416 |
2588 |
72.2 |
40 |
151 |
| TUL-100 |
416 |
2588 |
97.6 |
40 |
160 |
| TUL-125 |
416 |
2588 |
125 |
40 |
165 |
Lop pompası Eğrisi
Lop pompası Çizimi
Rekabet Avantajı
“DONJOY, Asya sıhhi pompa ve valf alanında Amerikan 3A sertifikasyon kuruluşundan dokuz seri ürünü geçen tek şirkettir.”
