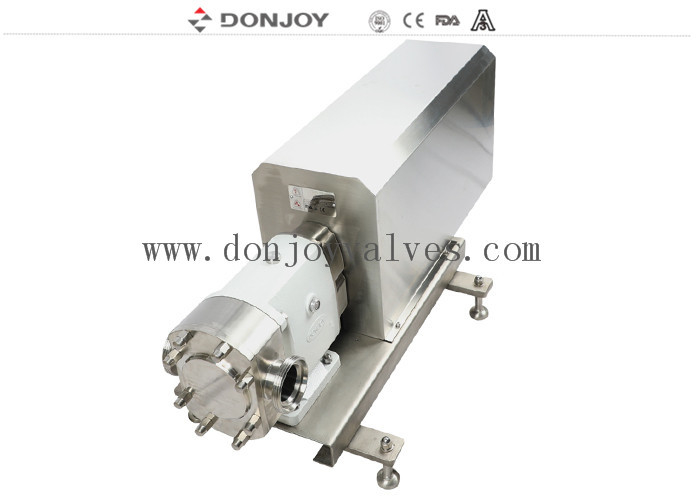

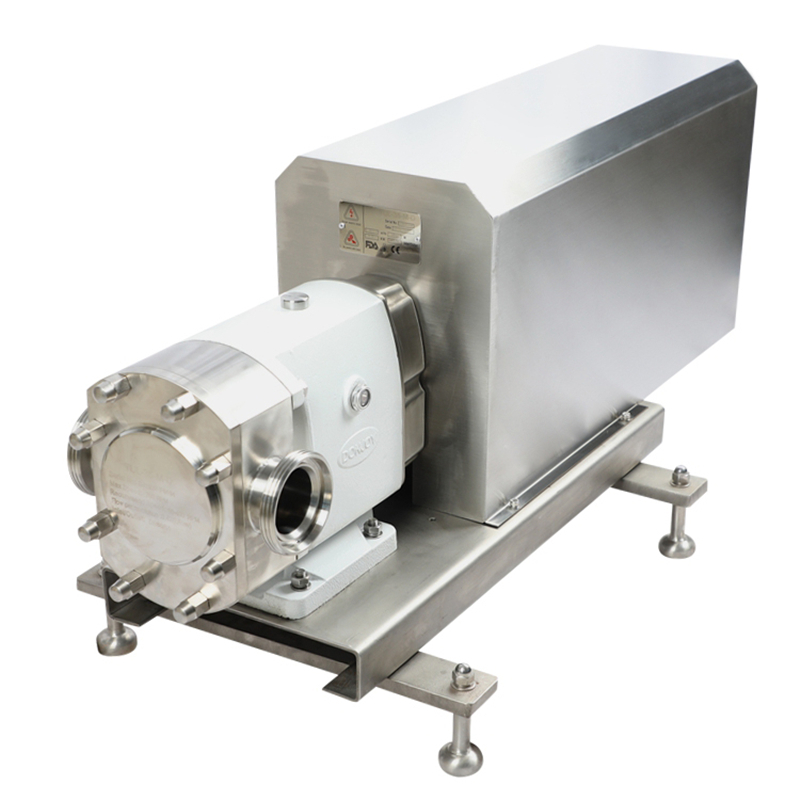

TUL-20 saflık lob pompası motor kapağı ile yüksek visocisty transfer
Teknik özellik
A. Sürekli değişken motor iletim sistemi
B. Motor vites kutusu frekans dönüştürücü ayarlama
C. Sabit hızlı çıkış iletimi
Açıklama
Seçenekler
1Mekanik mühürleme: SIC / SICE / EPDM, TC / TC, EPDM
2Tek mühür, Çift Mekanik Mühür
3Rotorlar: 2 çıkış rotoru, 3 çıkış rotoru, Kelebek rotoru, Tek Kelebek rotoru
4. Paket: FPM ((Viton), NBR, EPDM
5Ön kapağındaki yardım valfı dış kapakla geçiyor.
6- İçinde güvenlik valfi var.
7Son yüz ısı ceket
8Tam bir ısınma ceket.
9Dikey TUR Serisi veya Yatay TUL Serisi
10Farklı sürücüler ve düzeltmeler
11Paslanmaz çelik taban plaka üzerinde montaj
12. Bağlantı: Klem ((DIN32676,3A,ISO), Tel ((DIN,SMS,RJT,IDF), Butt kaynak, Flange
13Motor tipi B5 motor frekansı 50HZ, 60HZ
14Voltaj: 220-240, 360-400, 420-460, 630-690
Özellikler
|
Ürün Adı:
|

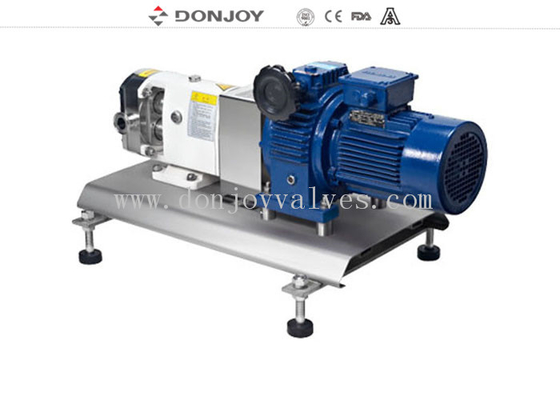

Bal için motorlu mekanik manuel ayar motorlu TUL-60 döner lob pompası
|
|
Malzeme:
|
SS304/SS316L/1.4301/1.4404
|
|
Mühür malzemesi:
|
SIC/SIC/EPDM (Standard, FDA onayı)
|
|
Maks. Akış:
|
62m3/h / 395 GPM
|
|
En fazla basınç:
|
12bar/ 174PSI
|
|
En fazla.
|
1450 rmp
|
|
Rotor tipi:
|
2 yapraklı, 3 yapraklı, kelebek, sinyal kelebiği
|
| Kurulum |
Frekans dönüştürücü ile monte edilebilir |
| frekans dönüştürücü |
İsteğe bağlı |
|
Mekanik mühürleme:
|
SIC/SiC/EPDM (Standard)
|
|
Voltaj:
|
110V, 220V, 380V
|
|
Motor:
|
ABB,SEW, 50hz/ 60hz
|
|
Yüzey işlemi:
|
İçi cilalanmış ve dışı kum püskürtülmüş
|
|
Kullanılabilir bağlantı:
|
Sıkıştırıcı, iplik Butt kaynak, Flange
|
|
Standart olarak kullanılabilir:
|
DIN, SMS, 3A, RJT, ISO/IDF
|
|
İşletiliyor:
|
Elektik
|
|
Sertifika:
|
3A/54-02 (1580), PED/97/23/EC,
FDA.177.2600, ISO9001/2008
|
|
Uygulama alanı:
|
Süt, gıda, içecek, eczane, kozmetik vb.
|
Tasarım ve Özellikleri
1Yatay TUL, Vetrikal TUR
2. Çıplak Çapa Yapısı
3Rotorların yerleştirilmesinin hijyenik tasarımı
4. Sanitar Mekanik Mühür, Temizlik ve bakım kolay
5. CIP Temizlik ve Sic Sterilizasyon için uygulanır
6. USA 3A Standartına göre
Başvurular
Bu pompa, gıda işleme, kozmetik ve ilaç endüstrilerinde viskoz ve düşük viskoz ortamların aktarılması için tasarlanmıştır.
İlkeler
1Loblar dönerken, bir lob diğerinden uzaklaştıkça suciton tarafındaki alan artar ve böylece sıvıyı pompa odasına çeken kısmi bir vakum oluşur.
2Çubuklar tarafından döndürüldükçe, her lob sırayla doldurulur ve sıvı teslim tarafına kaydırılır.Kapaklar arasındaki küçük boşluklar ve loblar ve pompa gövdesinin duvarları arasındaki boşlukların uygun şekilde doldurulmasını sağlar.
3Pompa evleri tamamen doldurulur ve sıvı lobların dişlerinden kaçar ve boşlukların duvarlarına karşı zorlanır. Bu da pompa acitonuna katkıda bulunur.
Pompa giriş ve çıkış bağlantısı
Pompa modeli ve ağırlığı
| PUMP modeli |
Giriş ocağı tork (NM) |
Maksimum eksensel radyal yük (N) |
İç çaplı bağlantı boyutu
[mm] |
Önerilen en yüksek teorik yumuşak parçacık boyutu
[mm] |
Çıplak pompa ağırlığı [kg] |
| STUL-10 |
15 |
224 |
22.4 |
6 |
12 |
| TUL-20 |
60 |
750 |
22.4 |
10 |
32 |
| TUL-23 |
60 |
750 |
35.1 |
20 |
34 |
| TUL-25 |
60 |
750 |
47.8 |
20 |
39 |
| TUL-30 |
123 |
1237 |
47.8 |
25 |
60 |
| TUL-35 |
123 |
1237 |
59.5 |
25 |
63 |
| TUL-55 |
123 |
1237 |
66 |
25 |
65 |
| TUL-60 |
123 |
1237 |
72.2 |
25 |
68 |
| TUL-70 |
416 |
2588 |
72.2 |
40 |
151 |
| TUL-80 |
416 |
2588 |
72.2 |
40 |
151 |
| TUL-100 |
416 |
2588 |
97.6 |
40 |
160 |
| TUL-125 |
416 |
2588 |
125 |
40 |
165 |
Lobe pompası Eğim
Lobe pompasının çizimi
Rekabetçi Avantaj
Donjoy, Asya'daki sanitasyon pompaları ve valfleri alanında Amerikan 3A sertifikasyon kuruluşu tarafından dokuz seri ürünü geçiren tek şirket.
