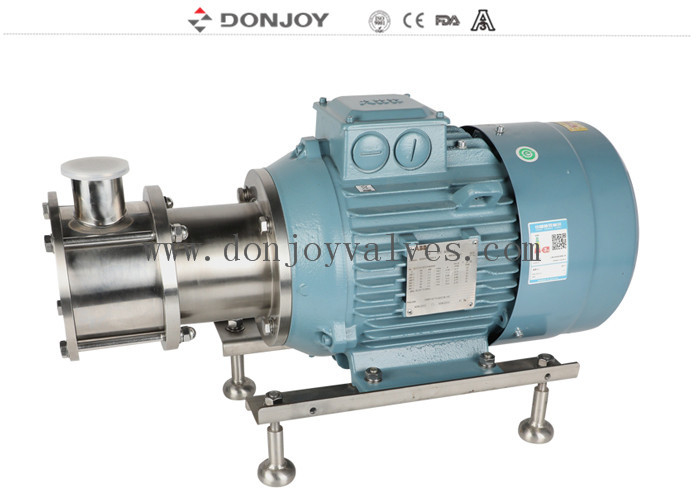

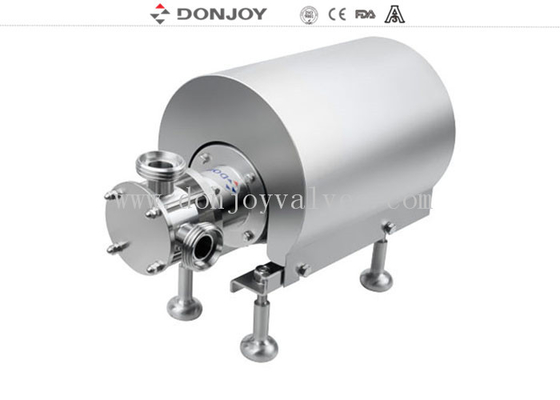

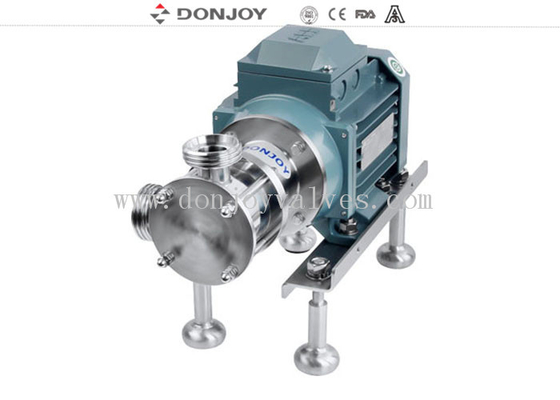

DONJOY SS316L RX-04 Berry için Esnek Çarklı Pompa
Açıklama
RX esnek çarklı pompa
Saat yönünde ve saat yönünün tersine dönüş sağlayabilir.
Pompa girişinden daha düşük sıvı seviyesinde ve en fazla 5M'ye kadar sıvı çekebilir ve aktarabilir.
Pompa, düşük viskoziteli ve yüksek viskoziteli ortamları ve partikül veya gaz içeren malzemeleri taşımak ve aktarmak için tasarlanmıştır.
Özellikler
|
Ürün Adı:
|
DONJOY SS316L RX-04 Berry için Esnek Çarklı Pompa
|
|
Pompa Gövde Malzemesi:
|
SS316L1.4404
|
|
Conta Malzemesi:
|
EPDM (Standart, FDA onayı) FPM(Viton) ve NBR
|
|
Maks. Akış:
|
20m3/sa
|
|
Maks. Basınç:
|
40H(m)
|
|
Maks. Çalışma Basıncı:
|
4 bar
|
|
Maks. Çalışma Sıcaklığı:
|
80 °C
|
|
Mekanik salmastra:
|
SIC/SiC/EPDM(Standart), C/SIC, TC/TC
|
|
Sızdırmazlık tipi:
|
Fluşlu çift mekanik salmastra/tek mekanik salmastra (standart)
|
|
Motor gücü:
|
0.5kw, 0.75kw, 1.1kw, 1.5kw, 2.2kw, 3.0kw,
|
|
Gerilim:
|
110V, 220V, 380V/440v
|
|
Motor:
|
ABB/yerli/SIEMENS
|
|
Motor Frekansı:
|
50HZ, 60HZ
|
|
Yüzey işleme:
|
Ra≤0.6μm, EP=Ra0.4μm
|
|
Model:
|
RX
|
|
Mevcut bağlantı:
|
Tri-Clamp, Diş, Flanş
|
|
Mevcut standart:
|
DIN, SMS, 3A, RJT, ISO/IDF
|
|
Çalışma şekli:
|
Elektrikli
|
|
Düşük deşarj seçeneği :
|
Düşük deşarj/diyafram valfi/küresel vana/kelebek vana
|
|
Sertifika:
|
3-A-02-11 NO.1759, FDA 177.2600 CE-MD/06-42 NO.705201402401-00
|
|
Uygulama alanı:
|
Süt ürünleri, gıda, içecek, eczacılık, kozmetik vb.
|
|
Çark malzemeleri
|
NBR, EPDM, VITON
|
|
Ambalaj Detayları:
|
Kontrplak kutu veya özelleştirilmiş. Veya müşterilerin isteğine göre.
|
|
Teslimat detayları:
|
Genellikle T/T peşinat alındıktan sonra 20 gün içinde.
|
Çalışma Prensibi
1. Pompa girişinde, pompa statorunun iç eksantrik yapısı nedeniyle, hacim arttığında esnek çarkın kanatları arasında kısmi bir vakum oluşacaktır. Sonuç olarak oluşan emme, sıvıyı pompa odasına çekecektir.
2. Dönen çark, sıvıyı girişten çıkışa taşır. Bu aşamada kanatlar arasındaki boşluk aslında sabit tutulur. Kanatlar arasındaki boşluk, büyük katı parçacıkların pompadan geçmesine ve sıvıya zarar vermemesine izin verir.
3. Çark, pompa statorundaki eksantrik iç yüzeyin düz kısmı ile temas halindedir. Çark büküldüğünde, kanatlar arasındaki hacim pompadan sürekli ve eşit olarak azaltılacaktır.
Gelişmiş tasarım, basit yapı
Bakımı basit ve ekonomiktir. Pompa kapağı dört kilitleme somunu ile sabitlenir. Pompanın çarkını ve mil contasını korurken, sadece somunları sökmeniz gerekir.
Mekanik Salmastra :
Tek mekanik salmastra kullanıyoruz, sızdırmazlık yüzeyi karbon-metal seramik, hizmet ömrü uzatılmıştır. Gıda hijyenik uygulamalarında, mekanik salmastralar kolayca temizlenecek ve sıvı tarafından tortu oluşabileceği oluklardan kaçınılacak şekilde tasarlanmıştır.
Sıvı taşımacılığı için esnek çözüm
1. Donjoy, esnek çarklı pompayı geliştirmeye kendini adamıştır. RX pompasının uygulama alanı, basınç direncini iyileştirerek, pompa gövdesinin ve mil contasının yenilikçi tasarımı ve yeni çark malzemelerinin uygulanmasıyla genişletilmektedir.
2. Mükemmel kendinden emiş fonksiyonu: Kolay kullanımlı esnek çarklı pompa, 6 metreye ulaşabilen mükemmel kendinden emiş fonksiyonuna sahip hacimsel bir pompadır
3. Orta Pompalama: RX pompasının pompalama etkisi çok kararlı ve ılımlıdır, ortam çırpılmaz ve zarar görmez. Yüksek yağlı tereyağı, büyük böğürtlen gibi kırılgan ortamlar olsa bile, hatta şeftalinin yarısı büyüklüğünde olsa bile, pompa içinden zarar görmeden geçirilebilir. Bu arada RX pompamızın tamamen nabızsız çalışması garanti edilebilir. Ayrıca pompa hızını ayarlayarak dozaj pompası olarak da kullanılabilir.
4. Basit kullanım, düşük bakım maliyeti: Pnömatik diyafram pompaları ve değişken hacimli pompalar gibi diğer tipik kendinden emişli pompalara kıyasla, RX pompasının işletme maliyeti daha düşüktür, bakım daha basittir ve duruş süresi daha kısadır, sadece ön kapağı standart anahtar kullanarak sökmeniz gerekir, bakım esnek çarklı pompa üzerinde yapılabilir, daha da önemlisi, pompayı boru sisteminden ayırmaya gerek yoktur.
RX'in sıhhi uygulaması
Gıda ve süt ürünlerinin işlenmesinde hijyen son derece önemlidir. RX, titiz hijyen gereksinimlerini karşılamak için cilalı paslanmaz çelik ve gıda veya süt sınıfı çark ile tasarlanmıştır. Paslanmaz çelik sıhhi RX'in temizlenmesi kolaydır, sıvı birikmesine neden olmayan oluksuz mil contası kullanır ve kullanılan çark malzemesi test edilmiş ve onaylanmıştır. ve FDA düzenlemelerine uygunluğu onaylanmıştır. Pompa ile teslimat için uygun tipik ürünler şunlardır: Süt, yağsız süt, krema, lor, yoğurt, peynir altı suyu, topaklar, şurup, çeşniler, jelatin, bal, reçel, merhem, konserve yiyecekler, içecekler, şarap, bira, meyve suyu ve baharatlar.
RX'in Endüstriyel Uygulaması
RX esnek çarklı pompa, sıhhi gereksinim olmayan durumlara da uygulanabilir, ancak yine de ana paslanmaz çelik pompa olarak kullanılır. RX paslanmaz çelik pompa, asidik sıvılar, killer, beton katkı maddeleri, deterjanlar, boyalar, film işleme kimyasalları, mürekkep ve atık su arıtımı taşımak için özellikle uygundur, kozmetik de bu tip pompada sıklıkla pompalanır, aşağıdaki ürünler dahil: sabun, şampuan, deterjan ve nemlendirici.
Bu pompa kuru çalışabilir mi?
Hayır, kesinlikle hayır! Esnek çarklı pompalar, kısa süreli kuru çalışmadan sonra bile hasar görecektir. Mekanik salmastra, pompa çalışırken yağlama ve soğutma gerektirir. Sıvı bulunmadığında, mekanik salmastra aşırı ısınacak ve çatlayacak ve bu da pompanın sızdırmasına ve sıvının motora girmesine neden olabilir. Ayrıca motorun yanma olasılığı da vardır. Kauçuk çark, kısa süreli kuru çalışmadan sonra bile eriyebilir veya deforme olabilir. Tavsiyemiz, pompanın çalışırken her zaman sıvıya erişiminin olmasını sağlamaktır, pompanın giriş tarafındaki kap veya kuyu, pompa aktifken asla sıvıdan mahrum kalmamalıdır. Sıvı odasına seviye sensörleri veya bir şamandıra anahtarı takılarak, sıvı bulunmaması durumunda pompanın kapatılması sağlanabilir. Pompayı korumanın bir başka yolu da kuru çalışma cihazı takmaktır, bu, pompa sıvı girmediğini algılarsa pompayı kapatacaktır. Kuru çalışmanın kaçınılmaz olduğunu düşünüyorsanız, lütfen bizimle konuşun ve uygulamanız için daha uygun bir pompa seçmeye çalışacağız.
Seçim Tablosu
Çizim
Bağlantı yolu
Akış hızı ve basınç
