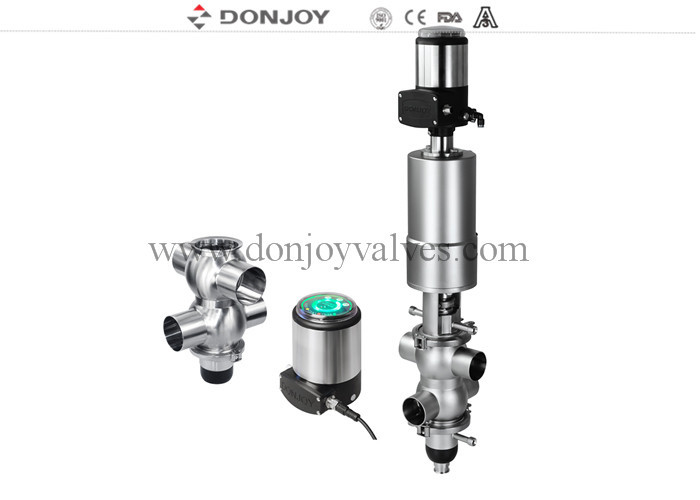

DN100 Donjoy çift koltuklu karışım kalıcı valfi T-22-90 ile

DN100 Donjoy çift oturmalı karışım geçirmez vana T-22-90 ile

Şartname

Uygulamalar
◆Karışım geçirmez vana, özellikle içecek, süt endüstrisi uygulamalarında olmak üzere, sıvı işleme teknolojisinde yaygın olarak kullanılmaktadır.
◆Karışım geçirmez vana, yüksek derecede çift contalı bir vanadır. İki sıvı arasındaki arayüz sayesinde, bu sistem iki gövde senkronizasyon işleminde uygulanabilir, malzemelerin kontaminasyon olasılığını önler. Sızdırma odası ve sızıntı dedektörü, vana yuvası tarafından kendi kendini temizler.

Çalışma prensipleri
● Kaldırma tipi karışım geçirmez vana, basınçlı hava ile uzaktan çalıştırılır. Çalışmadan önce normalde kapalıdır.
● Karışım geçirmez vana, normal çalışma durumunda atmosfere bir sızdırma odası oluşturacak iki bağımsız tapa ile inşa edilmiştir. Arada bir meydana gelen arızaların sızıntıya neden olması durumunda, ortam odaya akacak ve çıkış portunda deşarj edilecektir.
● Vana çalışırken sızdırma odası kapalıdır, ortam bir boru hattından diğerine akabilir. Bu vana yerinde temizlenebilir. Kullanıcılar için birçok CIP ve SIP kombinasyonu seçeneği mevcuttur. (Temizlik sterilizasyon fonksiyonu seçeneklerine bakın)
● Temizleme sistemi, üst, alt mil ve sızdırma odasını temizleyebilir, bu da vananın yüksek hijyenik olmasını sağlar. Etkili temizleme sistemi, (CIP) için özel olan sıvının doğrudan tüm iç kalve gövdesini yıkamasını sağlar, ortak temizleme sisteminden daha kısa sürer.
● Yüksek temizleme sisteminin bir diğer faydası, kaldırma tipi karışım geçirmez vananın aseptik işlemlere uygulanabilmesidir. Kullanıcının CIP boru hattına buharı girerse, sistem havayı izole edebilen bir kalkan oluşturacaktır.

Çizim

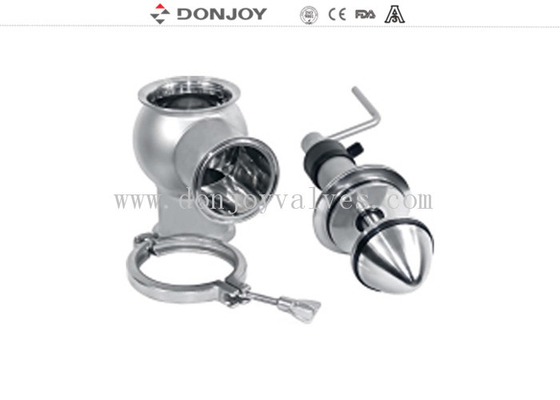

Vana Gövdesi birleştirme


Fonksiyon Seçimi

Ayrıca Manifold için de kullanılır, Standart Bir Manifold Örnekleri




Etiketler :  Çift contalı vana, Karışım geçirmez vana, Donjoy Vana
