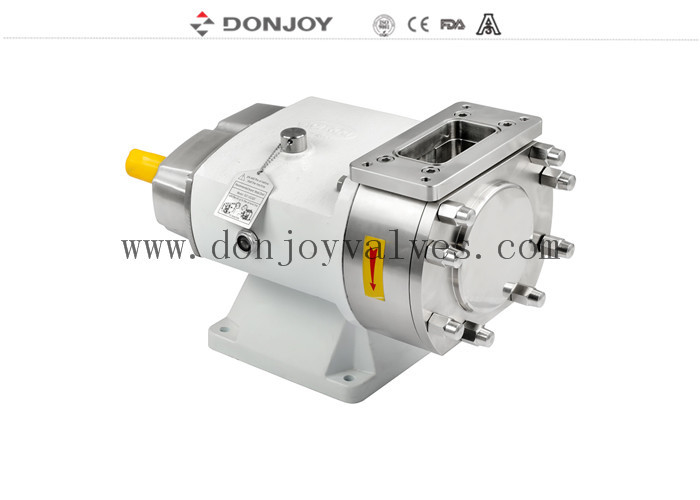

TUR modeli Gıda sınıfı bare shaft loblu pompa Flanş girişi
Teknik özellik
A. Manuel Sürekli Değişken Şanzıman
B. Frekans Konvertörü ayarlı motor dişli kutusu
C. Sabit hızlı çıkış şanzımanı
Özellikler
| Ürün Adı: |
TUR modeli Gıda sınıfı loblu pompa Flanş girişi |
| Malzeme: |
SS304/SS316L/1.4301/1.4404 |
| Conta Malzemesi: |
SIC/SIC/EPDM (Standart, FDA onayı) |
| Maks. Akış: |
62m3/h / 395 GPM |
| Maks.basınç: |
12bar/ 174PSI |
| Maks. devir: |
1450 rpm |
| Rotor Tipi: |
2 yapraklı, 3 yapraklı, kelebek, tek kelebek |
| Kurulum |
Frekans konvertörü ile kurulabilir |
| Frekans konvertörü |
Opsiyonel |
| Mekanik salmastra: |
SIC/SiC/EPDM(Standart) |
| Gerilim: |
110V, 220V, 380V |
| Motor: |
ABB,SEW, 50hz/ 60hz |
| Yüzey işleme: |
İçten cilalı ve Dıştan Kumlama |
| Mevcut bağlantı: |
Kelepçe, Dişli Kaynak, Flanş |
| Mevcut standart: |
DIN, SMS, 3A, RJT, ISO/IDF |
| Çalışma şekli: |
Elektrikli |
| Sertifika: |
3A/54-02 (1580), PED/97/23/EC,
FDA.177.2600, ISO9001/2008 |
| Uygulama alanı: |
Süt, gıda, içecek, eczacılık, kozmetik vb.
|
Açıklama
Seçenekler
1. Mekanik salmastra: SIC / SICE / EPDM, TC / TC, EPDM
2. Tek salmastra, Çift Mekanik Salmastra
3. Rotorlar: 2 yapraklı rotor, 3 yapraklı rotor, Kelebek rotorlar, Tek Kelebek rotorlar
4. Conta: FPM(Viton),NBR, EPDM
5. Ön kapakta tahliye vanası veya harici by-pass
6. Dahili emniyet valfi
7. Uç yüzey ısı ceketi
8. Komple ısı ceketi
9. Dikey TUR Serisi veya Yatay TUL Serisi
10. Farklı Sürücüler ve Sabitlemeler
11. Paslanmaz çelik taban plakasına montaj
12. Bağlantı: Kelepçe(DIN32676,3A,ISO), Dişli(DIN,SMS,RJT,IDF), Kaynak, Flanş
13. Motor Tipi B5 motor frekansı 50HZ, 60HZ
14. Gerilim(v)220-240, 360-400, 420-460, 630-690
DONJOY Pompa Gıda Sınıfı Lobe Pompa
DONJOY Pompa Gıda Sınıfı Lobe Pompa, pozitif deplasmanlı bir pompadır, Sağlam yapı, düşük bakım, uygun maliyetli. ASME BPE, EHEDG standartlarına, US 3-A, FDA hijyenik standardına uygun hijyenik tasarım, yüksek viskoziteli sıvıları katı ve partikülleri transfer etmek için kullanılan en yaygın pompadır, gıda işleme, süt, içecek, ev bakımı ve kişisel bakım ve ilaç endüstrilerinde hijyenik uygulamalar için tasarlanmış kapsamlı bir pompa yelpazesi sunar...
Sanitasyon TU-L/R Lobe Pompa Açıklaması
Donjoy döner loblu pompalar, zorlu uygulamalar için güvenilir performans, sorunsuz çalışma ve üstün enerji verimliliği sağlar. Donjoy loblu pompa birçok konfigürasyona sahiptir, TU serisi standart konfigürasyondur, STU serisi tamamen paslanmaz çeliktir. Yüksek hijyen standartlarını, düşük kesme ve düşük pulsasyonlu çalışmayı karşılamak için kontaminasyona dayanıklı pompalar gerektiren görevler için mükemmel bir seçimdir. Bu 3-A onaylı pompa, Yerinde Temizleme ve Yerinde Sterilizasyon işlemlerini de gerçekleştirir ve titiz doğrulama gereksinimlerini desteklemek için kapsamlı belgelerle birlikte tedarik edilebilir.
Prensipler
1. Loblar döndükçe, bir lob diğerinden uzaklaştıkça emme tarafındaki boşluk artar, böylece pompalama odasına sıvıyı çeken kısmi bir vakum oluşur.
2. Miller tarafından döndürüldüklerinde, her lob sırayla dolar ve sıvı sevk tarafına yer değiştirir. Loblar arasındaki ve loblar ile pompa gövdesinin duvarları arasındaki küçük boşluklar, boşlukların uygun şekilde dolmasını sağlar.
3. Pompa gövdesi tamamen dolar ve sıvı lobların dişlerinden kaçar ve boşlukların duvarlarına doğru zorlanır. Bu, pompa eylemine katkıda bulunur.
POMPA GİRİŞ VE ÇIKIŞ BAĞLANTISI
Pompa modeli ve ağırlığı
| POMPA modeli |
Giriş mili torku(NM) |
Maksimum eksenel radyal yük (N) |
İç çap bağlantı boyutu
[mm] |
Önerilen maksimum teorik yumuşak partikül boyutu
[mm] |
Çıplak pompa ağırlığı [kg] |
| STUL-10 |
15 |
224 |
22.4 |
6 |
12 |
| TUL-20 |
60 |
750 |
22.4 |
10 |
32 |
| TUL-23 |
60 |
750 |
35.1 |
20 |
34 |
| TUL-25 |
60 |
750 |
47.8 |
20 |
39 |
| TUL-30 |
123 |
1237 |
47.8 |
25 |
60 |
| TUL-35 |
123 |
1237 |
59.5 |
25 |
63 |
| TUL-55 |
123 |
1237 |
66 |
25 |
65 |
| TUL-60 |
123 |
1237 |
72.2 |
25 |
68 |
| TUL-70 |
416 |
2588 |
72.2 |
40 |
151 |
| TUL-80 |
416 |
2588 |
72.2 |
40 |
151 |
| TUL-100 |
416 |
2588 |
97.6 |
40 |
160 |
| TUL-125 |
416 |
2588 |
125 |
40 |
165 |
Lobe pompa Eğrisi
Lobe Pompa Çeşitli Konfigürasyonlar
