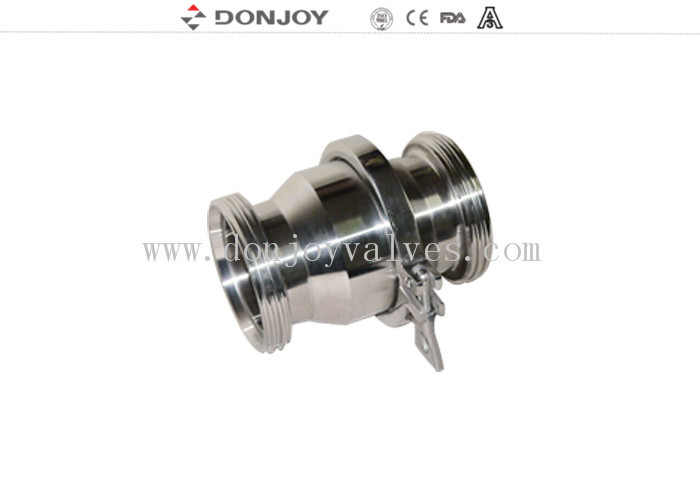

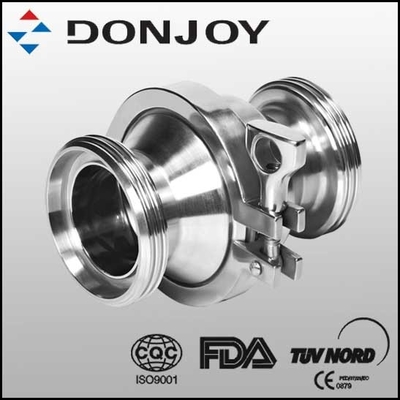

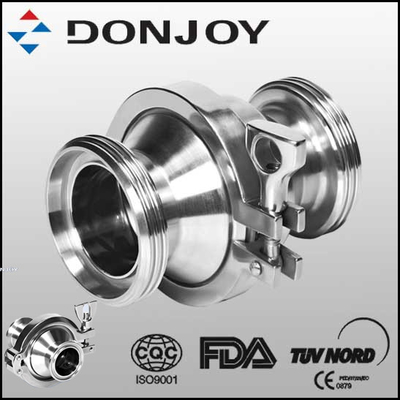

Gövde Kelepçe Bağlantılı Hidrolik Silindir Çekvalf, Dişli bağlantılı çekvalf
Özellikler
| Ürün Adı: |
SS304/SS316L Çekvalf, Tutmayan valf, gövde kelepçe bağlantısı |
| Valf Gövde Malzemesi: |
SS304 veya SS316L |
| Conta Malzemesi: |
EPDM |
| Maks. Çalışma Basıncı: |
10Bar |
| Açılma basıncı: |
0.1-0.3bar |
| Maks. Çalışma Sıcaklığı: |
120 derece C |
| Mevcut boyut: |
3/4" - 3 1/2" , DN15-DN100 |
| Mevcut bağlantı: |
Dişli, Kaynak, Kelepçe |
| Mevcut standart: |
DIN, SMS, 3A |
| Sertifika: |
FDA, CE |
Açıklama:
Hidrolik Çekvalfler
1. Kolay sökülür
2. Küçük boyutlu yapı
3. DIN11851 bağlantısı (standart)
Uygulamalar:
1. Çekvalf, sıvının geri akışını engelleyen ve yalnızca tek bir yönde akmasını sağlayan bir valftir.
2. Boru darbelerini önlemek için geri dönüşten daha az akışı önlemek için kullanılabilir
3. Gıda işleme, içecekler, şarap, yağ, kozmetik, ilaç ve kimya endüstrilerinde kullanılır.
Teknik Bilgiler
• Bir Sıhhi Çekvalf boyutu 1/2″ ila 4″ arasında değişebilir.
• Uç bağlantısı, istek üzerine alın kaynaklı, sıhhi üç kelepçeli, dişli veya diğerleri olabilir.
• Mevcut maksimum Çalışma Basıncı 10 bar'dır (145psi)
• Vanalar aşağıdaki Çatlama basınçları için mevcuttur:
4.35psi (0.3bar) DN25 için
2.9psi (0.2bar) DN32-40 için
1.45psi (0.1bar) DN50-100 için
• Vanaların çalıştığı sıcaklıklar, malzemeye bağlı olarak şunlardır:
EPDM 14°F ila 248°F (-10℃ ila 120℃)
SİLİKON -22°F ila 356°F (-30℃ ila 180℃)
VITON (FPM) 23°F ila 356°F (-5℃ ila 220℃)
Teflon (PTFE) -4°F ila+482°F (-20℃ ila 250℃)
• Yüzey kalitesi varsayılan olarak Ra 32μin (0.8μm) veya istek üzerine daha iyi olabilir.
Bir Sıhhi Çekvalf Takarken Dikkat Edilmesi Gerekenler
Sıhhi Çekvalfler yatay veya dikey olarak monte edilebilir. Ancak, bilyalı ve disk çekvalfler için aşağıdaki özelliklere uyulmalıdır:
– Bilyalı Çekvalf –
Dikey bir ayarda, ürünün alttan yukarıya doğru akması gerekir, böylece yerçekimi topu yuvaya itebilir.
Yatay bir ayarda, valfin kavisli kısmı dik ve boruya 90 derece olmalıdır. Bu, valfin serbestçe boşalmasını ve topun düzgün bir şekilde oturmasını sağlar.
– Disk Çekvalf –
Disk Çekvalfler dikey bir ayarda serbestçe boşalmaz. Bu nedenle, serbestçe boşalmaları için yatay konumda olmaları gerekir.
Çizim
Paketleme Detayları
Her valf için kabarcık ambalaj.
Dış ambalaj karton veya kontrplak kasalardır.
Veya müşterilerin isteğine göre.
