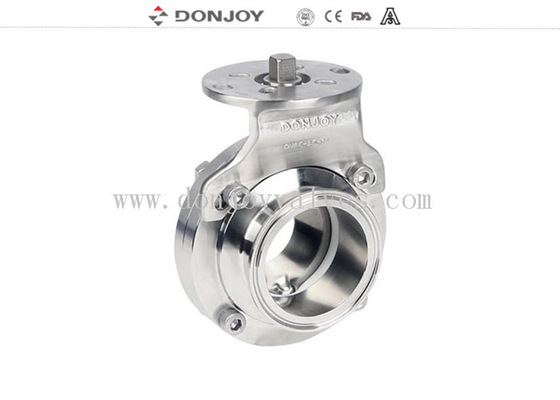

1.5 INCH yüksek kaliteli paslanmaz çelik 316l kelebek valfleri ISO5211 desteği ile

1.5 INÇ yüksek kaliteli paslanmaz çelik kelebek vanalar, ISO5211 braketi ile

Teknik Özellikler
Maks. Basınç: 10Bar(DN25-DN100), 8Bar (DN125-DN150), 5Bar( DN200-DN300)
Min. Basınç: 0.2Bar
Çalışma Sıcaklığı: -10C° ila +120 Derece (EPDM)

Özellikler

Tasarım ve Özellikler
Kompakt ve sağlam Tasarım
Mevcut boyutlar DN25-DN250(1/2"-10")
Çok Konumlu kol DN100/4"'e kadar uygundur
Çekme kolu DN25-DN300(1/2"-12") PED97/23EC FDA.177.2600'e kadar uygundur
Vana gövdesi her türlü bağlantı ile değiştirilebilir

Bağlantı
Kelepçeli, kaynaklı ve dişli vb.
Standart: RTJ, ISO, ISO1127,IDF,İNÇ, SMS, DIN,BPE...
Uygulama: Gıda işleme, eczacılık ve kimya endüstrilerinde kullanılır.

Paketleme Detayları
Her vana için kabarcık ambalaj.
Dış ambalaj karton veya kontrplak kutulardır.
Veya müşterilerin isteğine göre.

Teslimat detayları
Genellikle T/T peşinat alındıktan sonra 20 gün içinde.

Çalışma Torku(N.M)

Çeşitli kolları
1.Çok Konumlu Kol (Paslanmaz Çelik)
2.Çok Konumlu Kol (Mavi Plastik)
3. Çekme Kolu
4. İnce Ayar Kolu
5. Elektrikli Kelebek vana
6.Pnömatik Kelebek vana (C-top, Konumlandırıcı, Sensör ile...)

Kolun Teknik verileri

Boyut		L1	L2	B
DN10-DN40	0.5-1.5”	126	20.2	8
DN50	2”	133	22.2	10
DN65	2.5-3”	144	22.2	10
DN80-DN100	3.5-4”	160	22.2	11
DN125-DN150	5-6”	220	30.2	14
DN200-DN300	8-12”	284	30.2	14























Boyut		L1	L2	B
DN10-DN40	0.5-1.5”	164	20.2	8
DN50-DN65	2”-3”	164	22.2	10
DN80-DN100	3.5-4”	164	22.2	11



















Boyut		L1	L2	B
DN10-DN40	0.5-1.5”	166	20.2	8
DN50-DN65	2”-3”	166	22.2	10
DN80-DN100	3.5-4”	166	22.2	11
DN125-DN150	5”-6”	166	30.2	14
