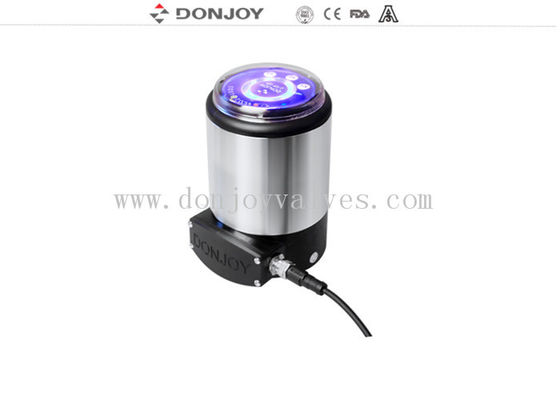

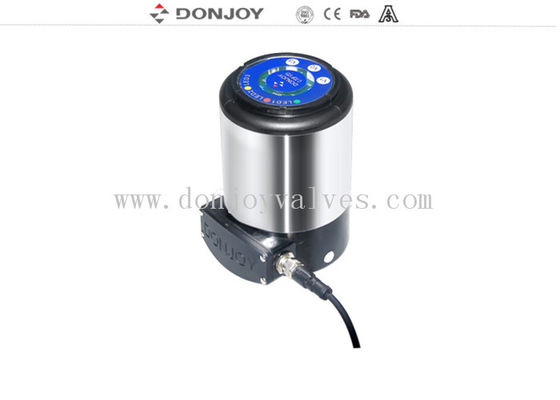

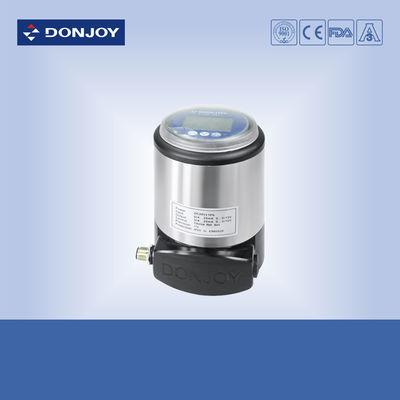

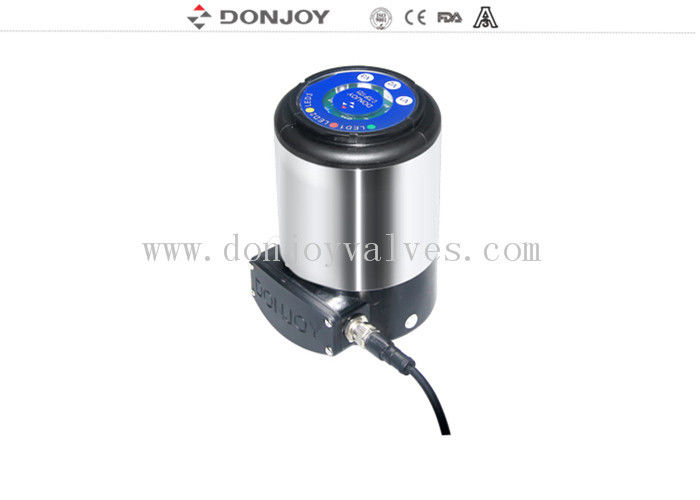

5.0-7.0 Bar akıllı valf konumlandırıcı Aygıt

5.0-7.0 Bar akıllı vana konumlandırıcı Device Net BUS Kontrol CE / ISO / FDA

ÖZELLİKLER


 Uygulamalar
 Kontrolör (IL - TOP) esas olarak her türlü akış proses kontrolü ve akış kontrolü sistemlerinde kullanılır.

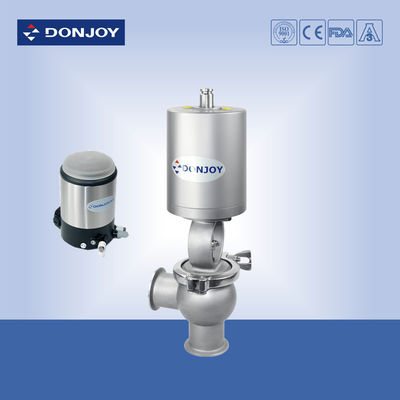

 IL - TOP, pnömatik açılı oturmalı vana, diyafram vana, kelebek vana, küresel vana ve bilyalı vana vb. gibi doğrusal hareketli her türlü aktüatöre monte edilebilir. Bunlar, akışı düzenlemek için kullanılan vanalardır.
 IL - TOP, yüksek saflıkta olan durumlara uygun aktüatörlere kolayca monte edilebilir.

Özellik
 0/4 - 20mA - 0 - 5/10V sinyal girişi (standart)
 0/4 - 20mA konum geri besleme çıkışı (opsiyonel)
 Device Net BUS kontrolü (opsiyonel)
 Doğrusal hareket / Döner hareket aktüatörü (opsiyonel)
 Güç: DC.24V
 Pnömatik basınç: 5.0-7.0 bar
 Konektör: G1/8"
 Koruma seviyesi: IP67
Teknik özellikler
Kontrol, bir konumlandırıcı veya proses kontrol cihazı olarak kullanılabilir.
 Bir konumlandırıcı olarak, vana konumunu ayarlanan noktaya göre ayarlayabilir.
 Bir proses kontrol cihazı olarak, MPU, vananın ayarlanan konum değeri ile vananın gerçek konumu karşılaştırılarak kontrolden sinyal alacaktır, PIC kontrol algoritması aracılığıyla, proses kontrol cihazı vanayı vananın tam hedef konumuna sürecektir.
 Kontrolör, MPU, kontrol sinyali ile algılama ünitesi, konum dedektörü, LCD ekran, klavye ve piezoelektrik vanadan oluşur.

Kurulum
 Kontrolör ve aktüatörü kurmak çok basittir ve LCD'nin ekran konumu ayarlanabilir.
 Şeffaf kapağı saat yönünün tersine çevirerek çıkarın ve ardından:
 Klavyeyi çalıştırmak için, M5 anahtarı kullanarak tabanı ve 2 vidayı gevşetin;
 Kolayca döndürmek ve istediğiniz ekran yönüne ayarlamak ve 2 vidayı anahtarla tekrar sıkmak için;
 Klemens kutusunu gevşetmek, 4 vidayı çıkarmak ve kutuyu açmak ve bağlantı şemasına göre çalışmak için. (Profesyonel olmayanların çalıştırması yasaktır.)
 Kontrolörü aktüatörle birleştirmek için konektöre ihtiyaç vardır.
