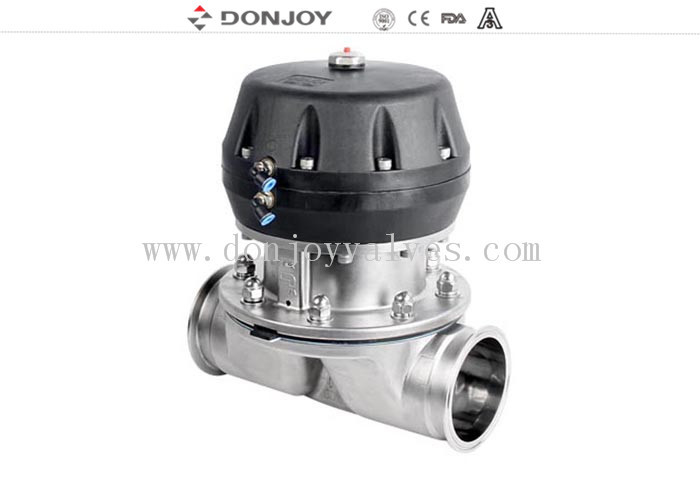

Paslanmaz çelik SS316L dökme gövde Pnömatik Membran Diyafragma Valfi
Etiket
Plastik pnevmatik aktüatörlü sanitasyon diyafragma valfi
Çeşitli fonksiyonlu pnevmatik diafragma valfi
Çifte konumlu silindirlü pnevmatik diafragma valfi
Özellikler
|
Ürün Adı:
|
Paslanmaz çelik SS316L dökme gövde Pnömatik Membran Diyafragma Valfi
|
|
Valf gövde malzemesi:
|
SS316L
|
|
Mühür malzemesi:
|
Tek silkone dikiş
/ Yapıştırıcı PTFE+EPDM
/İki parça PTFE+EPDM
|
|
Maksim Çalışma Basıncı:
|
8 Bar
|
|
Maks.İş sıcaklığı:
|
150 derece.
|
|
Mümkün boyut:
|
1''-4'', DN20-DN100
|
|
Kullanılabilir bağlantı:
|
Sıkıştırıcı/les/diş/özel bağlantı
|
|
Standart olarak kullanılabilir:
|
3A/BPE/DIN/ISO/IDF
|
|
İşletiliyor:
|
El, pnevmatik.
|
|
Kullanılabilir yapı:
|
Düz, tee, U tipi, tank tabanı
|
|
Kontrol:
|
Akıllı valf konumlandırıcı / C-TOP kontrolü / konum sensörü
|
|
Sertifika:
|
3A/54-02 (1580), PED/97/23/EC, FDA.177.2600
|
|
Uygulama alanı:
|
Süt, yiyecek, içecek, eczane, kozmetik vb.
|
|
Valf gövdesi:
|
Kalıp veya dökme
|
|
Yapılandırma:
|
Çeşitli valf koltuğuyla esnek
|

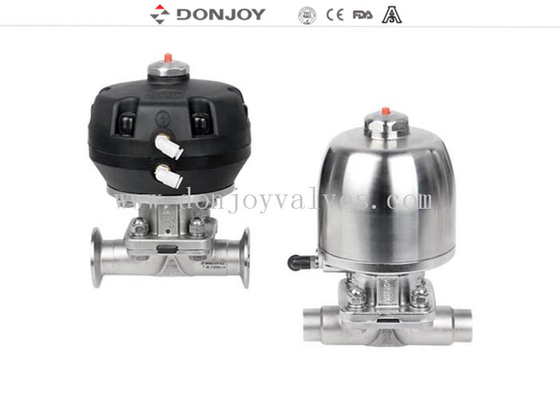

Diyafram valfının çeşitli yapılandırması

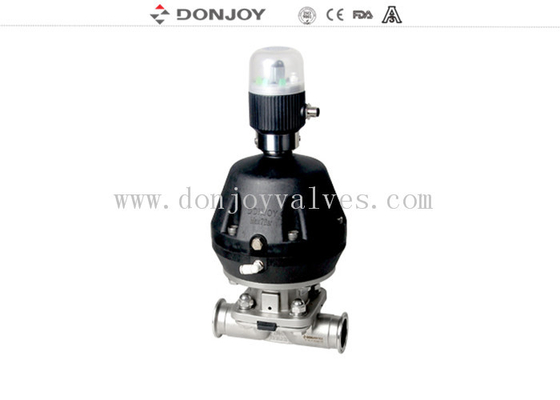

1Pisitioner/Process Controller (IL-TOP) ile didafragma valfi
2Kontrol ünitesi (C-Top) ile diyafragma valfi
3. Valf pozisyon düzenleyicisi
4Konum Algılayıcı Modülü.
5. Plastik Yaka
6Paslanmaz çelik tutam.
7. Paslanmaz çelik aküsör
8Elektrik Diyafragma valfi.
9. Plastik Acutor
10Vücut: dökme / dövme
Valf gövdesi:
Kırma vücudubir parça paslanmaz çelik ingot üzerinden, dövme işleminde, yüksek sıcaklıkta dövme ile birlikte, ekstrüzyon yoluyla şekil değişikliği,vücut yoğunluğu daha yüksek sonra dövme yoluylaDaha sonra işleme merkezi üzerinden yüksek hassasiyetli işleme devam edin.
Atma vücudukalıp parafin balmumu modeli ile yapılır, parafin balmumu modeli seramik içine girerek, tüm vücut balmumu kalıp yüzeyinin güçlü bir seramik katmanı oluşturmasına izin verir.sonra paslanmaz çelik çözeltisinin erime içine, soğutma sonra seramik görünümünü düşürmek, boş vücut uo.Casting boyutu çok doğru yapılır, dış görünümü pürüzsüz, temiz ve düzenlidir.
Çalışma İlkeleri
1. Diyafram, vücut mühürünü ve koltuk mühürünü sağlar. Dış çevreye giden yollar yoktur, bu nedenle aseptik işlemler için uygundur.
2Valf kapandığında, diyaframı destekleyen bir basınç yastığı vücut üzerindeki mühürleme yüzüne doğru hareket eder.Basınç levhası hareket ettiğinde diyafram bükülür ve vücut ortasındaki koltuk alanına zorlanır, böylece vücut boyunca akış yolunun kapatılması.
3Vücudun basınç plaka ile ilişkisi, diyaframın aşırı sıkışmasını önler.
4. Valf el işletim ve solenoid valflerin pnevmatik çalışma kontrol üst olabilir
Diyafram valfi sertifikası
1Bütün sentetik reçine ve katkı maddeleri FDA sertifikasına uygun.
2Malzemenin kimyasal bileşimi, fiziksel özellikleri ve üretim süreci belgelenmiştir.
3.3-bir tutarlılık doğrulama
4.CE-PED/97/23/EC
5.EN 10204-3.1
Uygulamalar:
Diyafram valfleri, manuel veya pnevmatik olarak çalıştırılır, özellikle ilaç endüstrisinde hijyen ve aseptik süreçlerde kullanılmak üzere tasarlanmıştır.
Valf, akış kontrolü ve açık / kapalı kontrol için mükemmel.
Diyafram valfleri, diğer valflere kıyasla daha iyi akış özelliğine sahiptir.Akış kontrolünün uygulanması sırasında hava cebinin fenomeni nadirdir..
Çok portlu diyafram valf kombinasyonu
SPA yapılandırması ve GMP yapılandırması
Ürün çizimleri
Etiket: sanitasyon vantileri, Phamacy vantili, Diaphragm vantili
