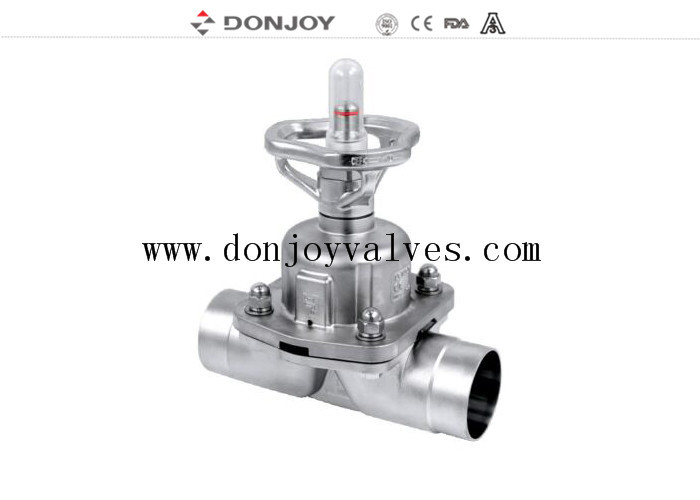

Paslanmaz çelik 316L 2/2 yol FDA zarı ile sanitar BPE diyafram valfi
Özellikler
|
Ürün Adı:
|
Bir yıllık garanti paslanmaz çelik FDA zarı ile sanitar el diyafram valfi |
|
Valf gövde malzemesi:
|
SS316L
|
|
Mühür malzemesi:
|
Tek sillcone dikiş/ Yapıştırıcı PTFE+EPDM/İki parça PTFE+EPDM
|
|
Maksim Çalışma Basıncı:
|
10 Bar
|
|
Maks.İş sıcaklığı:
|
150 derece.
|
|
Mümkün boyut:
|
1-4 ′′, DN20-DN100
|
|
Kullanılabilir bağlantı:
|
Sıkıştırıcı/les/diş/özel bağlantı
|
|
Standart olarak kullanılabilir:
|
3A/BPE/DIN/ISO/IDF
|
|
İşletiliyor:
|
El / Pnömatik / Elektronik
|
|
Kullanılabilir yapı:
|
Düz, tee, U tipi, tank tabanı
|
|
Kontrol:
|
Akıllı valf konumlandırıcı / C-TOP kontrolü / konum sensörü
|
|
Sertifika:
|
3A/54-02 (1580), PED/97/23/EC, FDA.177.2600
|
|
Lider tasarım:
|
Ölü Conner < 3D
|
|
Sertifika
|
3A/54-02 (1580), PED/97/23/EC, FDA.177.2600
|
Açıklama
Diyafram valfının çeşitli yapılandırması
1Pisaner / Süreç Denetleyicisi ile didafragma valfi ((IL-TOP)
2Kontrol ünitesiyle diafragma valfi ((C-Top)
3. Valf pozisyon düzenleyicisi
4Konum Algılayıcı Modülü.

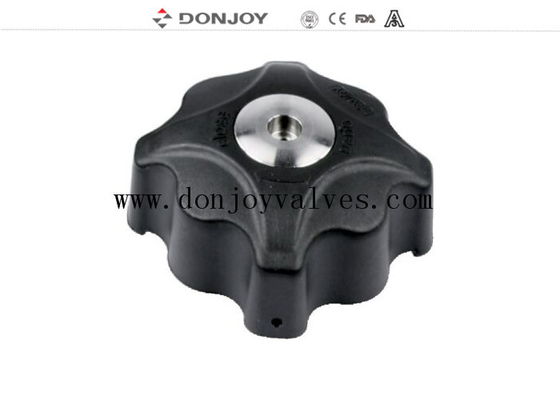

5. Plastik Yaka
6Paslanmaz çelik tutam.
7. Paslanmaz çelik aküsör

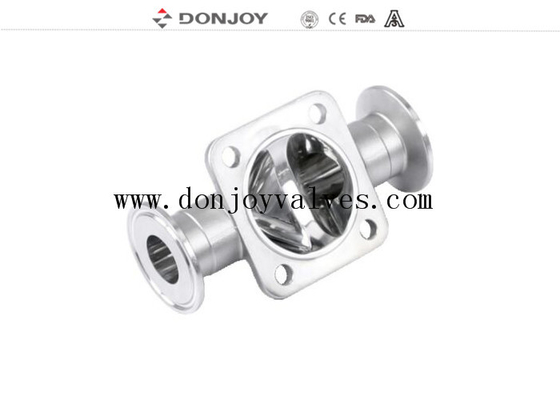

Valf gövdesi:
Kırma vücudubir parça paslanmaz çelik ingot üzerinden, dövme işleminde, yüksek sıcaklıkta dövme ile birlikte, ekstrüzyon yoluyla şekil değişikliği,vücut yoğunluğu daha yüksek sonra dövme yoluylaDaha sonra işleme merkezi üzerinden yüksek hassasiyetli işleme devam edin.
Atma vücudukalıp parafin balmumu modeli ile yapılır, parafin balmumu modeli seramik içine girerek, tüm vücut balmumu kalıp yüzeyinin güçlü bir seramik katmanı oluşturmasına izin verir.sonra paslanmaz çelik çözeltisinin erime içine, soğutma sonra seramik görünümünü düşürmek, boş vücut uo.Casting boyutu çok doğru yapılır, dış görünümü pürüzsüz, temiz ve düzenlidir.
Çalışma İlkeleri
1. Diyafram, vücut mühürünü ve koltuk mühürünü sağlar. Dış çevreye giden yollar yoktur, bu nedenle aseptik işlemler için uygundur.
2Valf kapandığında, diyaframı destekleyen bir basınç yastığı vücut üzerindeki mühürleme yüzüne doğru hareket eder.Basınç levhası hareket ettiğinde diyafram bükülür ve vücut ortasındaki koltuk alanına zorlanır, böylece vücut boyunca akış yolunun kapatılması.
3Vücudun basınç plaka ile ilişkisi, diyaframın aşırı sıkışmasını önler.
4. Valf el işletim ve solenoid valflerin pnevmatik çalışma kontrol üst olabilir
Çizim
Diyafram valfi sertifikası
1Bütün sentetik reçine ve katkı maddeleri FDA sertifikasına uygun.
2Malzemenin kimyasal bileşimi, fiziksel özellikleri ve üretim süreci belgelenmiştir.
3.3-bir tutarlılık doğrulama
4.CE-PED/97/23/EC
5.EN 10204-3.1
Uygulamalar:
Diyafram valfleri, manuel veya pnevmatik olarak çalıştırılır, özellikle ilaç endüstrisinde hijyen ve aseptik süreçlerde kullanılmak üzere tasarlanmıştır.
Valf, akış kontrolü ve açık / kapalı kontrol için mükemmel.
Diyafram valfleri, diğer valflere kıyasla daha iyi akış özelliğine sahiptir.Akış kontrolünün uygulanması sırasında hava cebinin fenomeni nadirdir..
Çok portlu diyafram valf kombinasyonu
SPA yapılandırması ve GMP yapılandırması
