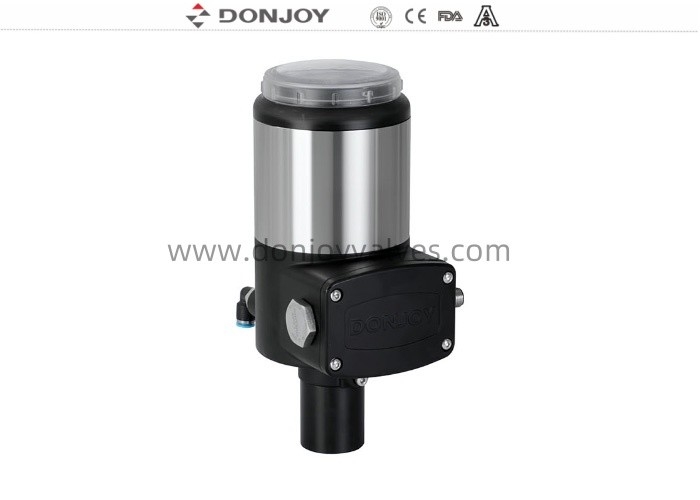

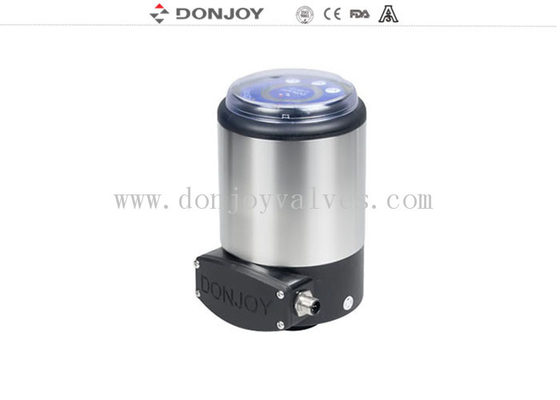

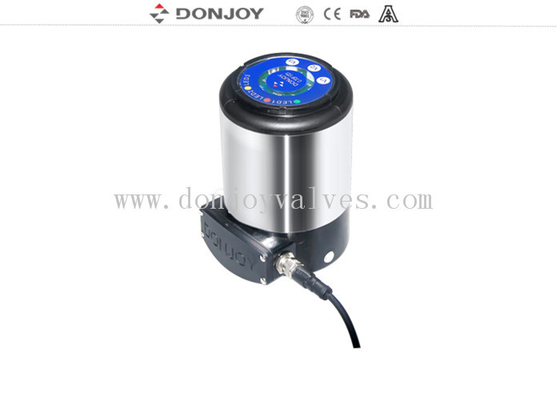

Valf Kontrol Üst C-TOP-2221 IO LINK

DONJOY Vana Kontrol TOP C-TOP-2221 Açıklama:

Donjoy C-TOP-2211, vana proses kontrolü için tasarlanmış yeni bir pnömatik kontrol kafasıdır, çoğu PLC veya DCS sistemi ile uyumludur
(programlanabilir mantık denetleyicisi) otomasyon sistemi, dijital iletişim ile. Sinyal iletimi, konum göstergesi ve tüm proses vanası türlerini kontrol etmek için vana kontrolü içerir. Birçok versiyonu ve PNP sinyali, DCS, IO-Link, AS- I BUS desteği ile.

DONJOY vana kontrol teknolojisi, araştırma, geliştirme ve üretim alanında 20 yılı aşkın bir geçmişe sahiptir ve dördüncü nesle güncellenmiş ve tekrarlanmıştır. Aynı zamanda, vana kontrol üniteleri, vana konum geri bildirim cihazları ve vana pozisyonlayıcıları dahil olmak üzere tam bir vana kontrol teknolojisi serisi oluşturulmuştur:

Vana kontrol kafası C-TOP-2221 özellikleri

C-TOP-2221, ATEX sertifikalı, kendiliğinden güvenli patlamaya dayanıklı bir tasarımdır

-Tek tuşla otomatik ayar
-Vana sızıntı önleme fonksiyonu
-Vana arıza geri bildirim fonksiyonu
-Farklı vana konumları farklı renklerde LED ışıklar gösterir
-Sinyal geri bildirimi: PNP NPN pasif kontak 4-20mA
-Bus iletişimi: |0-Link; AS-IV3.0
-Güç kaynağı: DC24V ±10%
-Strok: 60mm;30mm
-Vana konumu hassasiyeti sahada ayarlanabilir: 0.2mm, 0.5mm,1mm,2mm,3mm
-Yüksek ve düşük renk sahada ayarlanabilir

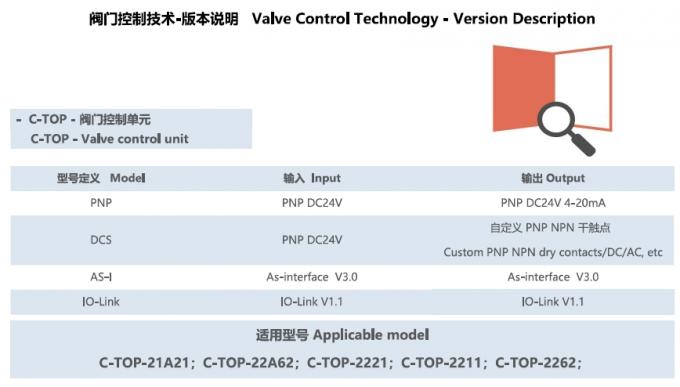

C-TOP-2221-DCS Şartname

Giriş: Dijital sinyal DC 24V+(PNP)
Çıkış: Dijital sinyal NPN veya PNP (Belirli parametreler ortak girdiye bağlıdır)

C-TOP-2221-IO-Link Şartname

I0-Link V1.1 Arayüz iletişimi

C-TOP-2211-I0-link kontrol cihazı, pnömatik bir vana aktüatörünün üzerine monte edilmiş bir pnömatik kontrol kafasıdır, uluslararası standartlara sahip l0-link arayüz ana istasyonu ile uyumludur, sinyal iletimi, LED konum ışığı Ekranı, vana açma ve kapama kontrolü ve diğer fonksiyonları içerir. Konum LED ışığının rengi ve konumu doğruluğu da kullanıcının çalışma koşullarına veya tercihlerine göre IODD belgesi aracılığıyla sıfırlanabilir. Ayar yöntemi çok basittir. “PC veya PLC, 1ODD dosya açıklaması ile birleştirildiğinde” elde edilebilir.

AS-I, bir saha veri yolu sistemidir. Denetleyiciyi ve ikili sensörü (ikincil cihaz) üst bilgisayarın (ana kontrol) kontrol ekipmanıyla birbirine bağlayabilir. Bağlantı, solenoid valfi ve sensörü besleyen düz bir kablo ile iletişim kurmak için yapılır.
