SS304 / 316 Pnömatik Vana Konumlayıcı 0/4-20mA, 0-5/10V Konum Geri Bildirim Çıkışı
ÖZELLİKLER
|
Ürün Adı
|
SS304 / 316 Pnömatik Vana Konumlayıcı 0/4-20mA, 0-5/10V Konum Geri Bildirim Çıkışı
|
|
Güç
|
DC.24V
|
|
Çalışma Basıncı
|
10 bar
|
|
Pnömatik Basınç
|
4-7 bar
|
|
Malzeme
|
SS304 / 316L
|
|
Çalışma sıcaklığı
|
-10℃ ~ 130℃ (-10℃ ~ 150℃ açılı oturmalı vana ve küresel vana için)
|
|
Koruma seviyesi
|
IP67
|
|
Standart fonksiyon
|
0/4-20mA - 0-5/10V sinyal girişi
|
|
Opsiyonel fonksiyon
|
0/4-20mA, 0-5/10V konum geri bildirim çıkışı
|
|
Opsiyonel fonksiyon
|
Device Net Bus Kontrolü
|
|
Çalışma arayüzü
|
LCD ekran
|
|
Teslimat detayları
|
Genellikle T/T peşinat alındıktan sonra 20 gün içinde.
|
|
Sertifika
|
3A/54-02 (1580), PED/97/23/EC, FDA.177.2600, ISO
|
Uygulamalar
Çeşitli akış proses kontrol kutusu akış kontrol sistemi uygulaması olan konumlayıcı (IL-TOP-S), pnömatik kelebek vana, küresel vana, sürgülü vana vb. gibi çeşitli açısal hareket aktüatörlerine takılabilir. Pnömatik vanaların akış kontrolü için uygundur.
Fonksiyon özelliği
Patlama koruma sertifikası: EXD Ⅱ BT4
Koruma seviyesi: IP67
Sinyal girişi: 0-4/20mA, 0-5/10V
Sinyal geri bildirimi: 0-4/20mA, 0-5/10V
BUS protokolü: DEVICE NET BUS
Teknik özellik
Kontrol, bir konumlayıcı veya proses kontrol cihazı olarak kullanılabilir.
Bir konumlayıcı olarak, vana konumunu ayarlanan noktaya göre ayarlayabilir.
Bir proses kontrol cihazı olarak, MPU, vananın ayarlanan konum değeri ile vananın gerçek konumu karşılaştırılarak kontrolden sinyal alacaktır, PIC kontrol algoritması aracılığıyla, proses kontrol cihazı vanayı vananın tam hedef konumuna sürecektir.
Kontrol cihazı, MPU, kontrol sinyali ile algılama ünitesi, konum dedektörü, LCD ekran, klavye ve piezoelektrik vana vb.'den oluşur.
Kurulum
Kelebek vana, küresel vana ve vanalar vb. gibi açısal hareket aktüatörleri sunulabilir.
Şartname: 1 inç - 12 inç, DN25 - DN200
Sipariş bilgileri
IL-TOP-S Kare Kontrol Cihazı
|
Model
|
Özellik
|
Konum geri bildirimi
|
Açıklama
|
|
IL-TOP-S-001-M
|
Konumlayıcı + Proses kontrolü
|
4-20mA/0-5/10V
|
Tek etkili
|
|
IL-TOP-S-002-M
|
Konumlayıcı + Proses kontrolü
|
4-20mA/0-5/10V
|
Çift etkili
|
|
IL-TOP-S-001
|
Konumlayıcı + Proses kontrolü
|
HAYIR
|
Tek etkili
|
|
IL-TOP-S-002
|
Konumlayıcı + Proses kontrolü
|
HAYIR
|
Çift etkili
|
|
IL-TOP-S-001-BUS
|
Konumlayıcı + Proses kontrolü + BUS
|
|
Tek etkili + BUS
|
|
IL-TOP-S-002-BUS
|
Konumlayıcı + Proses kontrolü + BUS
|
|
Çift etkili + BUS
|
IL-TOP-S Kare Kontrol Cihazı (Patlama Koruması: EXD Ⅱ BT4)
|
Model
|
Özellik
|
Konum geri bildirimi
|
Açıklama
|
|
IL-TOP-S-001-M-EX
|
Konumlayıcı + Proses kontrolü
|
4-20mA/0-5/10V
|
Tek etkili - Patlama seviyeleri
|
|
IL-TOP-S-002-M-EX
|
Konumlayıcı + Proses kontrolü
|
4-20mA/0-5/10V
|
Çift etkili - Patlama seviyeleri
|
|
IL-TOP-S-001-EX
|
Konumlayıcı + Proses kontrolü
|
HAYIR
|
Tek etkili - Patlama seviyeleri
|
|
IL-TOP-S-002-EX
|
Konumlayıcı + Proses kontrolü
|
HAYIR
|
Çift etkili - Patlama seviyeleri
|
|
IL-TOP-S-001-BUS-EX
|
Konumlayıcı + Proses kontrolü + BUS
|
|
Tek etkili, BUS - Patlama koruması
|
|
IL-TOP-S-002-BUS-EX
|
Konumlayıcı + Proses kontrolü + BUS
|
|
Çift etkili, BUS - Patlama koruması
|

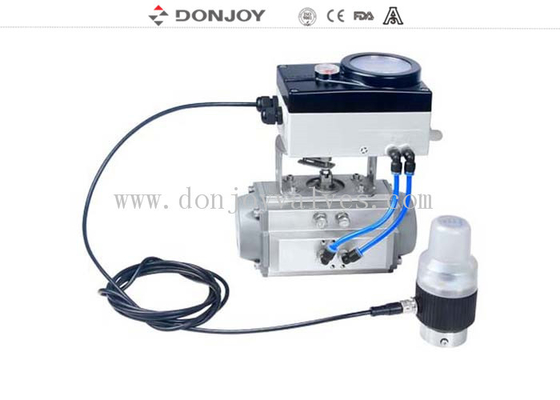

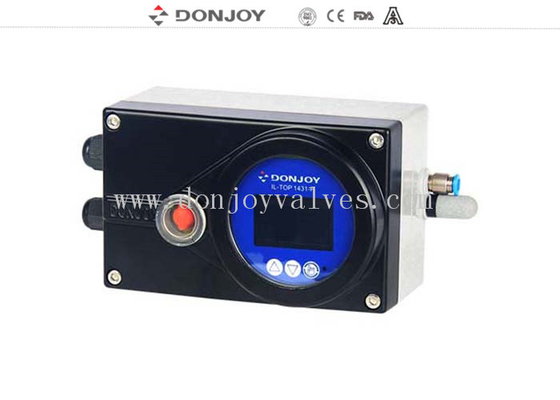

Ürün teşhiri
