Mini boyutu düzenleyici vanalar için akıllı valf Konumlandırıcı kontrol ünitesi
Teknik Özellik
1 Giriş: PNP24VDC
2. Geri besleme çıkışı: PNP DC24V & 4-20mA
3. Güç Kaynağı: DC24V ±%10
4. Bus İletişimi: AS-I BUS
5. Hassasiyet: ≤%0,2'lik tekrarlama konumlandırma doğruluğu
6. Ayarlama: Tek tuşla otomatik ayarlama fonksiyonu
7. Çalışma modu: Manuel/Otomatik çalışma
8. Sızdırmazlık teşhis Fonksiyonu
9. Ekran: iki bölümlü Işık Rengi açık: Yeşil/Kırmızı, Kapalı: kırmızı/Yeşil
10. Strok Aralığı: 0-60MM/0-30MM
ÖZELLİKLER
|
Ürün Adı
|
Akıllı valf konumlandırıcı
|
|
Ortam
|
Yağlanmış basınçlı hava, inert gazlar
|
|
Maks. Çalışma sıcaklığı
|
70℃
|
|
Çalışma basıncı
|
1,5 bar - 7 bar (22PSI - 102PSI)
|
|
Konektör
|
G1/8"
|
|
Koruma seviyesi
|
IP67
|
|
Strok
|
Min. 3mm; Maks. 70mm
|
|
Maks. C - TOP üniteleri
|
31 C - TOP ünitesi
|
|
Bağlantı kablosu
|
2m
|
|
AS-I BUS
|
maks. uzunluk: 1m
|
|
Çalışma modu
|
Pnömatik çalışma
|
|
Sertifika
|
3A/54-02 (1580), PED/97/23/EC, FDA.177.2600, ISO
|
Uygulamalar
C - TOP, optimum bir kontrol vanası sağlamak için tasarlanmış bir pnömatik kontrol cihazıdır.
Çoğu PLC otomatik sistemiyle uyumludur. Gıda, içecek, eczacılık endüstrisinde,
karışım geçirmez valf, kelebek vana, gibi her türlü pnömatik valfe monte edilebilir.
küresel vana, diyafram valfi, ters çevirme valfi ve küre valf vb.
Tasarım ve özellikler
AS - I BUS anahtarlaması ile selenoid valf (aktüatör) ile sensörleri kolayca, hızlı ve ekonomik bir şekilde bağlama.
Kablolar büyük ölçüde azaldığından, kurulum ve devreye alma daha kolay hale gelir.
Ayrıca, başlangıç süresi kısalır ve kurulumdaki bazı gizli sorunlardan kaçınılabilir.
Parçalar standart C - TOP ile aynıdır. Tek değişen parça, dahili karttır.
AS - I izolasyon değiştirme konektörü ve kablo konektörünün kendisi.
C - TOP Vana kontrol ünitesi - - 2014 Yer değiştirme düzenleme versiyonu
|
Model
|
Sensör
|
Selenoid valf |
Güç
|
Bağlantı
|
Notlar
|
|
1421-05-S1-V1
|
1
|
1
|
DC. 24V
|
Kablo bağlantısı
|
Tek etkili
|
|
1421-05-S1-V2
|
1
|
2
|
DC. 24V
|
Kablo bağlantısı
|
Çift etkili
|
|
1421-05-S1-V3
|
1
|
3
|
DC. 24V
|
Kablo bağlantısı
|
Üç etkili (karışım geçirmez valf)
|
|
1421-05-S1-V1-AS
|
1
|
1
|
DC. 24V
|
AS-I BUS
|
Tek etkili
|
|
1421-05-S1-V2-AS
|
1
|
2
|
DC. 24V
|
AS-I BUS
|
Çift etkili
|
|
1421-05-S1-V3-AS
|
1
|
3
|
DC. 24V
|
AS-I BUS
|
Üç etkili (karışım geçirmez valf)
|
Mekanik düzenleme versiyonu
|
Model
|
Sensör
|
Selenoid valf |
Güç
|
Bağlantı
|
Notlar
|
|
1421-05-S1-V1-M
|
1
|
1
|
DC. 24V
|
Kablo bağlantısı
|
Tek etkili
|
|
1421-05-S1-V1-M
|
2
|
1
|
DC. 24V
|
Kablo bağlantısı
|
Tek etkili
|
|
1421-05-S1-V2-M
|
2
|
2
|
DC. 24V
|
Kablo bağlantısı
|
Çift etkili
|
|
1421-05-S1-V3-M
|
3
|
3
|
DC. 24V
|
Kablo bağlantısı
|
Üç etkili (karışım geçirmez valf)
|
|
1421-05-S1-V1-AS-M
|
1
|
1
|
DC. 24V
|
AS-I BUS
|
Tek etkili
|
|
1421-05-S1-V1-AS-M
|
2
|
1
|
DC. 24V
|
AS-I BUS
|
Tek etkili
|
|
1421-05-S1-V2-AS-M
|
2
|
2
|
DC. 24V
|
AS-I BUS
|
Çift etkili
|
|
1421-05-S1-V3-AS-M
|
3
|
3
|
DC. 24V
|
AS-I BUS
|
Üç etkili (karışım geçirmez valf)
|
Kurulum

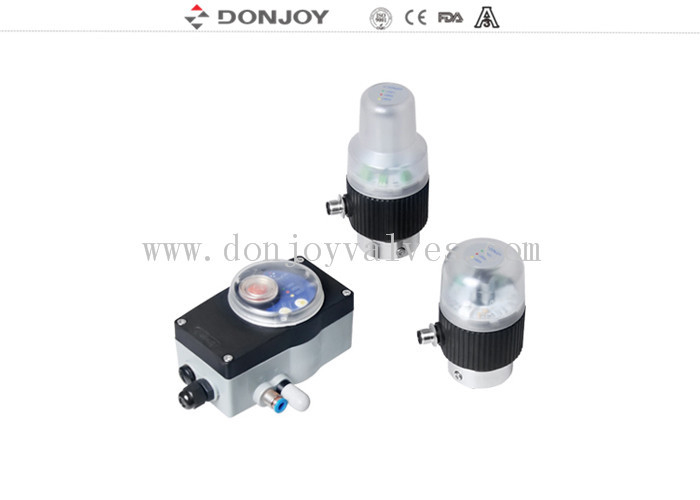

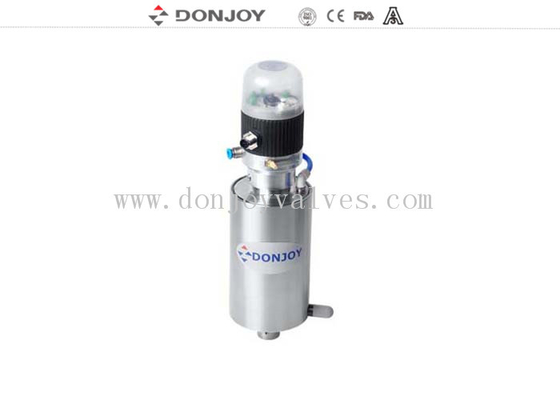

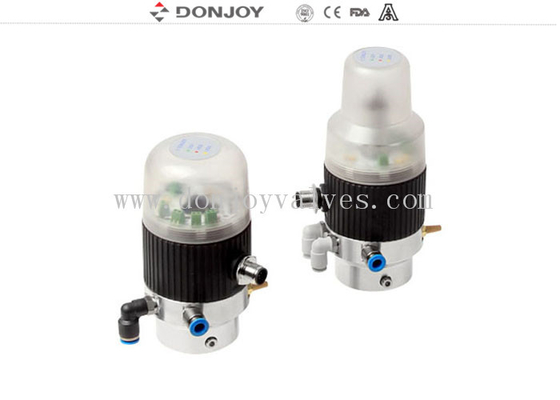

Ürün teşhiri
