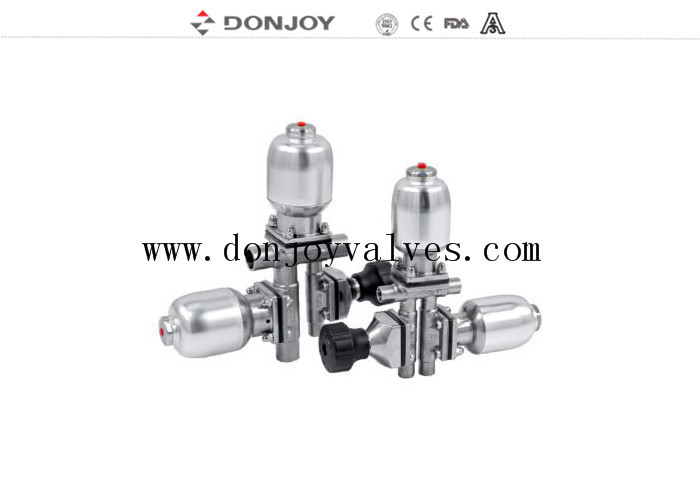

Donjoy pnömatik Çoklu Portlu Sıhhi Diyafram Vana DN15
Özellikler
|
Ürün Adı:
|
SS Sıhhi Çoklu Portlu Pnömatik Diyafram Vana
ilaç endüstrisi için
|
|
Vana Gövde Malzemesi:
|
SS316L
|
|
Conta Malzemesi:
|
Tek silikon conta / Yapışkan PTFE+EPDM / İki parça
PTFE+EPDM
|
|
Maks. Çalışma Basıncı:
|
10 Bar
|
|
Maks. Çalışma Sıcaklığı:
|
130 derece C
|
|
Mevcut Boyut:
|
DN6-DN15,1/4"-3/4"
|
|
Mevcut bağlantı:
|
Kelepçe/kaynak/diş/özel bağlantı
|
|
Mevcut standart:
|
3A/BPE/DIN/ISO/IDF
|
|
Çalışma Şekli:
|
Manuel, Pnömatik
|
|
Mevcut yapı:
|
Düz, tee, U-tipi, tank tabanı
|
|
Kontrol:
|
Akıllı vana konumlandırıcı / C-TOP kontrolü / konum sensörü
|
|
Sertifika:
|
3A/54-02 (1580), PED/97/23/EC, FDA.177.2600
|
|
Uygulama alanı:
|
Süt ürünleri, gıda, içecek, eczane, kozmetik vb.
|
|
Kullanım kılavuzu:
|
Çince - İngilizce iki dilli
|
|
Port yönü:
|
Gerçek duruma göre
|
Açıklama

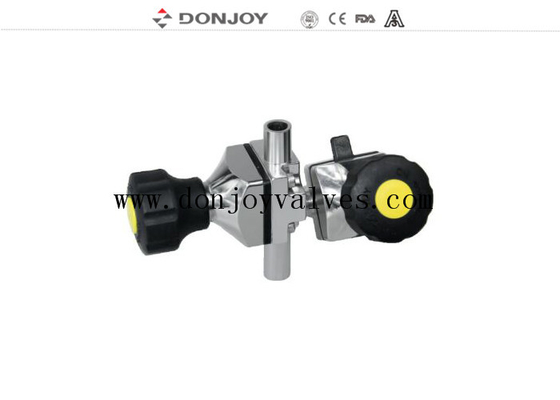

Diyafram vananın çeşitli konfigürasyonları
1. Konumlandırıcı/Proses Kontrol Cihazlı (IL-TOP) diyafram vana
2. Kontrol Ünitesi (C-Top) ile diyafram vana
3. Vana konum Regülatörü
4. Konum Sensör Modülü
5. Plastik Kol
6. Paslanmaz çelik kol
7. Paslanmaz çelik aktüatör
8. Elektrikli Diyafram vana
9. Plastik Aktüatör
10. Gövde: Döküm / Dövme
Çalışma Prensipleri
1. Diyafram, gövde contası ve aynı zamanda oturma contası sağlar. Dış ortama giden yol yoktur, bu nedenle aseptik işlemler için uygundur
2. Vana kapandığında, diyaframı destekleyen bir basınç pedi gövdedeki sızdırmazlık yüzeyine doğru hareket eder. Basınç plakası hareket ettiğinde diyafram esner ve gövdenin ortasındaki oturma alanına doğru bastırılır, böylece gövdeden geçen akış yolu kapanır.
3. Gövde ile basınç plakası arasındaki ilişki, diyaframın aşırı sıkışmasını önler
4. Vana manuel olarak çalıştırılabilir ve pnömatik olarak solenoid vanaların üst kısımlarını kontrol edebilir
Diyafram vananın Sertifikası
1. Tüm sentetik reçine ve katkı maddeleri FDA Sertifikasına uygundur.
2. Malzeme kimyasal bileşimi, fiziksel özellikleri ve üretim süreci belgelenmiştir.
3. 3-a tutarlılık kimlik doğrulaması
4. CE-PED/97/23/EC
5. EN 10204-3.1
Vanaların Diyaframı
1. EPDM+PTFE (Yapışkan)Diyafram tableti yüksek kimyasal dirence, yüksek stabiliteye, iyi esnekliğe, uzun ömre, yüksek sızdırmazlığa, kod bozulmasına ve sıcaklık dalgalanmalarından etkilenmeyen mükemmel performansa sahiptir, ister termal döngü, ister soğuk döngü veya buhar dezenfeksiyon sistemi olsun.
Özellikler: 1-3", DN20-DN80
Sıcaklık: -20 ila 120 derece
2. EPDM+PTFE (Ayrı) Diyafram toleransını azaltabilir ve diyaframın hizmet ömrünü uzatabilir
Özellikler: 1-4", DN20-DN100
Sıcaklık: -20 ila 150 derece
3 Tek conta (EPDM/SİLİKON/FPM), Kauçuk diyafram, mekanik özelliklerini artırmak için bir vulkanize elyaf katmanı içerir, daha sonra basınç ve sıcaklıkta diyafram yüksek sızdırmazlık stabilitesine sahiptir, paslanmaz çelik cıvatada takviye elyaf sertleşmesi, böylece daha iyi kauçuk ve metalin birbirine bağlanmasını sağlar. Bu nedenle vakum ortamında kullanıma uygundur.
Özellikler: 1-4", DN20-DN100
Sıcaklık: -10 ila 120 derece
4. Mini tip diyafram contası (EPDM, SİLİKON,FPM, EPDM+PTFE)
Özellikler: 1/4"-3/4", DN6-DN15
Sıcaklık: -20 ila 150 derece
Yüzey İşlemi:
1. Mekanik parlatma için: İç Ra＜0.5μm, Dış: 1-4" Kumlama, 1" altında ayna cilalı
Vana kombinasyonu
GMP VALFİ: Esas olarak yüksek saf su veya diğer su dağıtım sistemlerinde, boru hattı ölü bacaklarını etkili bir şekilde azaltabilen dikey boru yolunda kullanılır. Vanalardan biri dikey bir konumda yerleştirilir, ihracat, vealvenin açıldığında bakteriyel üreme veya proses çapraz enfeksiyon numune ağzı değildir
SAP VALFİ: Esas olarak yatay bir boru hattı sisteminde kullanılır, ana vana yatay bir konumda yerleştirilir ve belirli bir kendi kendine boşaltma açısını korur, daha sonra ana vana su yolunun en düşük deşarj noktasındaki geçiş deliği.
Çalışma:
İlgili Ürünler:
Etiket: Donjoy Vanalar, Diyafram vana, BPE Vana
