316L Paslanmaz Çelik Membran Sanitar Diyafragma Valfi

2/2 Yollu 316L Paslanmaz Çelik Sıhhi FDA Membranlı Sıhhi Diyafram Vana

Özellikler

Açıklama

Diyafram vananın çeşitli konfigürasyonları

1.      Konumlandırıcı/Proses Kontrol Cihazlı (IL-TOP) Diyafram vana

2.      Kontrol Ünitesi (C-Top) ile Diyafram vana

3.      Vana konum Regülatörü

4.      Konum Sensör Modülü

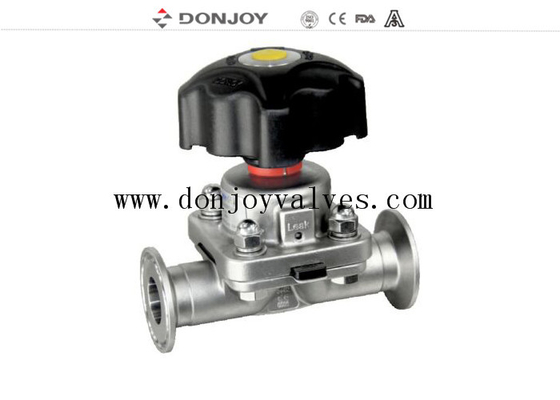

5.      Plastik Kol

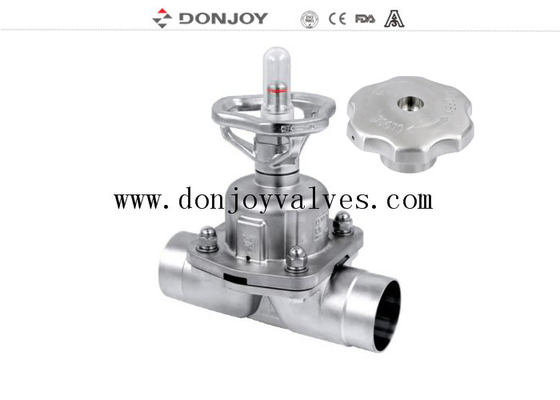

6.      Paslanmaz çelik kol

7.      Paslanmaz çelik aktüatör

Vana gövdesi:
Dövme gövdeboşluk, dövme işleminde yüksek sıcaklıkta dövme ile birlikte, paslanmaz çelik bir külçeden geçer, ekstrüzyon boşluk şekil değişikliği ile, dövme sonrası gövde yoğunluğu daha yüksek, yapı daha düzgün, kum deliği ve diğer safsızlıklar yoktur. Daha sonra yüksek hassasiyetli işleme yapmak için işleme merkezinden geçirin.

Döküm gövdekalıp parafin mumu modeli ile yapılır, parafin mumu modeli seramiğe sızar, tüm vücut balmumu kalıp yüzeyinin güçlü bir seramik tabakası oluşturmasına izin verir. Balmumu kalıbını eritin, ardından paslanmaz çelik çözeltisinin eriyik içine, soğuduktan sonra seramik görünümünü çıkarın, boş gövde oluşturulur. Döküm boyutu çok doğrudur, dış görünüş pürüzsüz, temiz ve düzenlidir.

Çalışma Prensipleri

1. Diyafram, gövde contası ve ayrıca yatak contası sağlar. Dış ortama giden yol yoktur, bu nedenle aseptik işlemler için uygundur

2. Vana kapandığında, diyaframı destekleyen bir basınç pedi gövdedeki sızdırmazlık yüzeyine doğru hareket eder. Basınç plakası hareket ettiğinde diyafram esner ve gövdenin ortasındaki yatak alanına doğru aşağı doğru itilir, böylece gövdeden geçen akış yolunu kapatır.

3. Gövdenin basınç plakası ile olan karşılıklı ilişkisi, diyaframın aşırı sıkışmasını önler

4. Vana manuel çalışma ve pnömatik çalışma kontrolü solenoid vanalar olabilir

Çizim

Diyafram vananın Sertifikası

1. Tüm sentetik reçine ve katkı maddeleri FDA Sertifikasına uygundur.

2. Malzeme kimyasal bileşimi, fiziksel özellikleri ve üretim süreci belgelenmiştir.

3.3-a tutarlılık kimlik doğrulaması

4.CE-PED/97/23/EC

5.EN 10204-3.1

Uygulamalar:

Manuel veya pnömatik olarak çalıştırılan diyafram vanalar, özellikle ilaç endüstrilerindeki hijyen ve aseptik işlemlerde kullanılmak üzere tasarlanmıştır.

Vana, akış kontrolü ve açma/kapama kontrolü için mükemmeldir.

Diyafram vanalar, diğer vanalarla karşılaştırıldığında akış özelliği açısından daha iyidir. Temizlemesi daha kolaydır ve partiküllü maddeleri işlemek için daha iyidir. Akış kontrolü uygulaması sırasında hava cebi fenomeni nadirdir.

Çok portlu diyafram vana kombinasyonu

SPA konfigürasyonu ve GMP konfigürasyonu

Etiket: sıhhi vanalar, Eczane vanası, Diyafram vanası
