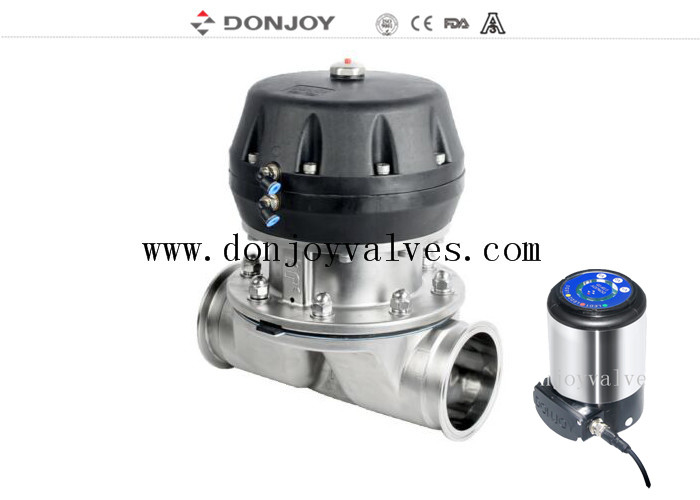

Doğrudan bağlantılı orantılı Saniter Diyafram valfi
Etiket
Plastik pnömatik aktüatörlü Saniter Diyafram Valfi
Çok fonksiyonlu pnömatik diyafram valfi
Çift konumlu silindir pnömatik diyafram valfi
Özellikler
|
Ürün Adı:
|
Paslanmaz Çelik SS316L Döküm gövdeli Pnömatik Membran Diyafram Valfi
|
|
Valf Gövde Malzemesi:
|
SS316L
|
|
Conta Malzemesi:
|
Tek silikon conta
/ Yapışkan PTFE+EPDM
/İki parça PTFE+EPDM
|
|
Maks. Çalışma Basıncı:
|
8 Bar
|
|
Maks. Çalışma Sıcaklığı:
|
150 derece C
|
|
Mevcut boyut:
|
1''-4'', DN20-DN100
|
|
Mevcut bağlantı:
|
Kelepçe/kaynak/diş/özel bağlantı
|
|
Mevcut standart:
|
3A/BPE/DIN/ISO/IDF
|
|
Çalışma şekli:
|
Manuel, Pnömatik
|
|
Mevcut yapı:
|
Düz, tee, U-tipi, tank tabanı
|
|
Kontrol:
|
Akıllı valf konumlandırıcı / C-TOP kontrolü / konum sensörü
|
|
Sertifika:
|
3A/54-02 (1580), PED/97/23/EC, FDA.177.2600
|
|
Uygulama alanı:
|
Süt, gıda, içecek, eczacılık, kozmetik vb.
|
|
Valf gövdesi:
|
Dövme veya döküm
|
|
Yapılandırma:
|
Çeşitli valf yuvaları ile esnek
|

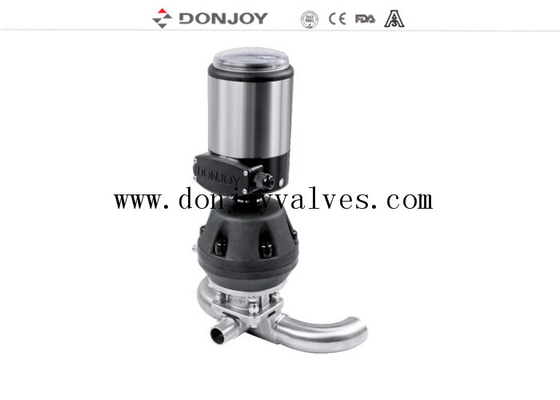

Diyafram valfinin çeşitli yapılandırmaları
1. Konumlandırıcı/Proses Kontrol Cihazlı (IL-TOP) diyafram valfi
2. Kontrol Ünitesi (C-Top) ile diyafram valfi
3. Valf konum Regülatörü
4. Konum Sensör Modülü
5. Plastik Kol
6. Paslanmaz çelik kol
7. Paslanmaz çelik aktüatör
8. Elektrikli Diyafram valfi
9. Plastik Aktüatör
10. Gövde: Döküm / Dövme
Valf gövdesi:
Dövme gövdeboşluk, dövme işleminde yüksek sıcaklıkta dövme sağlayarak, ekstrüzyon boşluk şekil değişikliği yoluyla, dövme sonrası gövde yoğunluğu daha yüksek, yapı daha düzgün, kum deliği ve diğer yabancı maddeler olmadan, tek parça paslanmaz çelik külçeden geçer. Daha sonra yüksek hassasiyetli işleme yapmak için işleme merkezinden geçin.
Döküm gövdekalıp parafin mumu modeli, seramikte parafin mumu modeli infiltrasyonu ile yapılır, tüm gövde balmumu kalıp yüzeyinin güçlü bir seramik tabakası oluşturmasına izin verir. Balmumu kalıbını eritin, ardından paslanmaz çelik eriyik içine eritin, soğuduktan sonra seramiğin görünümünü çıkarın, boş gövde yapılır. Döküm boyutu çok doğrudur, dış görünüş pürüzsüz, temiz ve düzenlidir.
Diyafram valf Contası
1. EPDM/ Silikon
2.EPDM+PTFE Yapışkan
3.EPDM/EPDM Ayrı
Diyafram valfinin Sertifikası
1. Tüm sentetik reçine ve katkı maddeleri FDA Sertifikasına uygundur.
2. Malzeme kimyasal bileşimi, fiziksel özellikleri ve üretim süreci belgelenmiştir.
3.3-a tutarlılık kimlik doğrulaması
4.CE-PED/97/23/EC
5.EN 10204-3.1
Çalışma İlkeleri
1. Diyafram, gövde contasının yanı sıra yuva contasını da sağlar. Dış ortama giden yol yoktur, bu nedenle aseptik işlemler için uygundur
2. Valf kapandığında, diyaframı destekleyen bir basınç pedi gövdedeki sızdırmazlık yüzeyine doğru hareket eder. Basınç plakası hareket ettiğinde diyafram esner ve gövdenin ortasındaki yuva alanına doğru aşağı doğru itilir, böylece gövdeden geçen akış yolu kapanır.
3. Gövdenin basınç plakası ile karşılıklı ilişkisi, diyaframın aşırı sıkışmasını önler
4. Valf manuel olarak çalıştırılabilir ve pnömatik çalışma kontrolü solenoid valflerin üst kısımlarıdır
Uygulamalar:
Manuel veya pnömatik olarak çalıştırılan diyafram valfleri, özellikle ilaç endüstrilerindeki hijyen ve aseptik işlemler için tasarlanmıştır.
Valf, açık/kapalı kontrolün yanı sıra akış kontrolü için de mükemmeldir.
Diyafram valfleri, diğer valflere kıyasla akış özelliği açısından daha iyidir. Temizlemesi daha kolaydır ve parçacıklı maddeleri işlemek için daha iyidir. Akış kontrolü uygulaması sırasında hava cebi fenomeni nadirdir.
Çok portlu diyafram valf kombinasyonu
SPA konfigürasyonu ve GMP konfigürasyonu
Ürün çizimleri
Yüzey Ra
Etiket: sanitasyon valfleri, Eczane valfi, Diyafram valfi
