SS316L Eczane Sağlıklı Diyafram Valfı

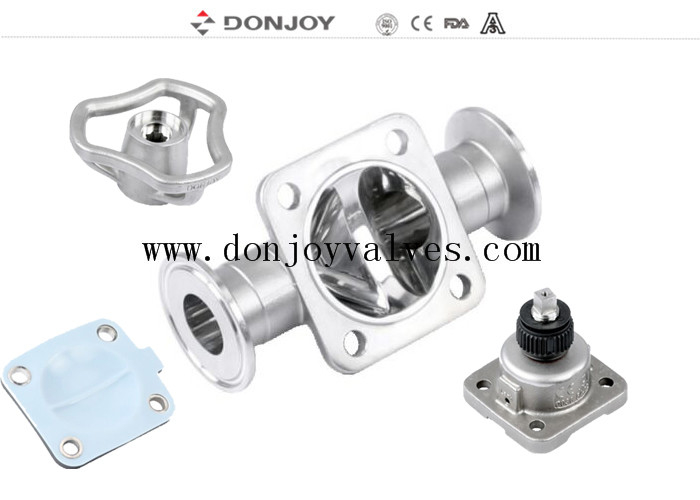

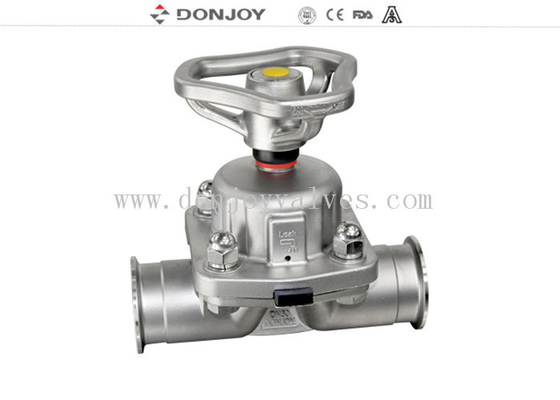

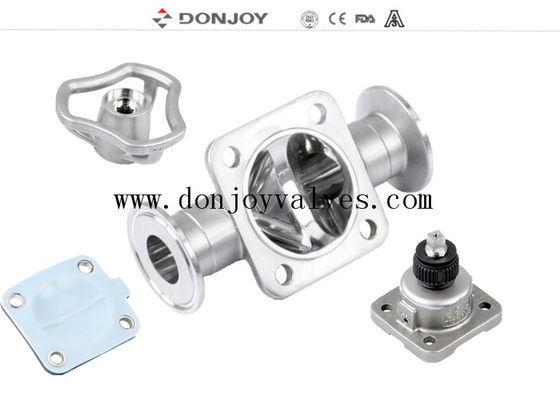

SS316L Eczane Diyafram Vanası, SS Kolu ve FDA Membranı

Özellikler

Açıklama

Diyafram vanasının çeşitli konfigürasyonları

1.      Konumlandırıcı/Proses Kontrol Cihazlı (IL-TOP) Diyafram vanası

2.      Kontrol Ünitesi (C-Top) ile Diyafram vanası

3.      Vana konum Regülatörü

4.      Konum Sensör Modülü

5.      Plastik Kol

6.      Paslanmaz çelik kol

7.      Paslanmaz çelik aktüatör

Vana gövdesi:
Dövme gövdeboşluk, dövme işleminde yüksek sıcaklıkta dövme sağlayarak, paslanmaz çelik külçeden tek parça halinde, ekstrüzyon boşluk şekil değişikliği yoluyla, dövme sonrası gövde yoğunluğu daha yüksek, yapı daha düzgün, kum deliği ve diğer yabancı maddeler yoktur. Daha sonra yüksek hassasiyetli işleme yapmak için işleme merkezinden geçirin.

Döküm gövdekalıp parafin mumu modeli ile yapılır, parafin mumu modeli seramiğe sızar, tüm vücut balmumu kalıp yüzeyinin güçlü bir seramik tabakası oluşturmasına izin verir. Balmumu kalıbını eritin, ardından paslanmaz çelik çözeltisinin eriyik içine, soğuduktan sonra seramiğin görünümünü çıkarın, boş gövde oluşturulur. Döküm boyutu çok doğrudur, dış görünüş pürüzsüz, temiz ve düzenlidir.

Çalışma Prensipleri

1. Diyafram, gövde contası ve ayrıca yatak contası sağlar. Dış ortama giden yol yoktur, bu nedenle aseptik işlemler için uygundur

2. Vana kapandığında, diyaframı destekleyen bir basınç pedi gövdedeki sızdırmazlık yüzeyine doğru hareket eder. Basınç plakası hareket ettiğinde diyafram esner ve gövdenin ortasındaki yatak alanına doğru bastırılır, böylece gövdeden geçen akış yolu kapanır.

3. Gövdenin basınç plakası ile olan karşılıklı ilişkisi, diyaframın aşırı sıkışmasını önler

4. Vana manuel olarak çalıştırılabilir ve pnömatik olarak solenoid valflerin üst kısımlarını kontrol edebilir

Çizim

Diyafram vanası sertifikası

1. Tüm sentetik reçine ve katkı maddeleri FDA Sertifikasına uygundur.

2. Malzeme kimyasal bileşimi, fiziksel özellikleri ve üretim süreci belgelenmiştir.

3.3-a tutarlılık kimlik doğrulaması

4.CE-PED/97/23/EC

5.EN 10204-3.1

Uygulamalar:

Manuel veya pnömatik olarak çalıştırılan diyafram vanaları, özellikle ilaç endüstrilerindeki hijyen ve aseptik işlemlerde kullanılmak üzere tasarlanmıştır.

Vana, akış kontrolü ve açma/kapama kontrolü için mükemmeldir.

Diyafram vanaları, diğer vanalarla karşılaştırıldığında akış özelliği açısından daha iyidir. Temizlemesi daha kolaydır ve partiküllü maddeleri işlemek için daha iyidir. Akış kontrolü uygulamasında hava cebi fenomeni nadirdir.

Çok portlu diyafram vanası kombinasyonu

SPA konfigürasyonu ve GMP konfigürasyonu

Etiket: sıhhi vanalar, Eczane vanası, Diyafram vanası
