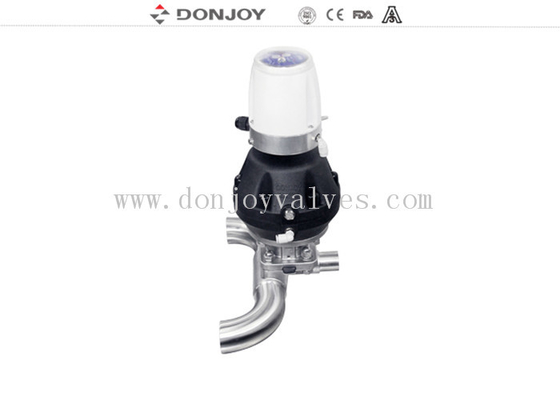

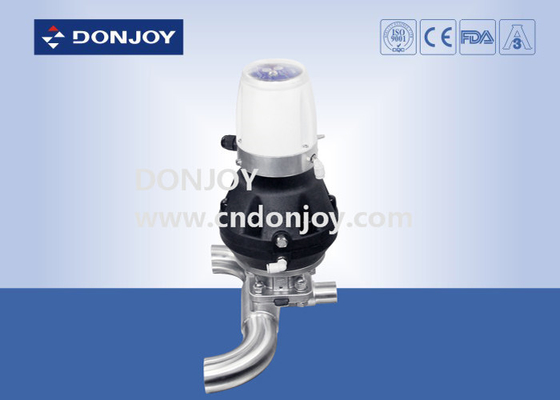

SS316 L Klem U - C Tee Sanitar Diyafragma Valfı DN25 - DN100 C-TOP ile Boyut

SS316 L Kelepçe U - C Tee Sıhhi Diyafram Vana DN25 - DN100 Boyutunda C-TOP ile

Özellikler

Açıklama
 Diyafram vananın çeşitli konfigürasyonları

1.      Konumlandırıcı/Proses Kontrol Cihazlı (IL-TOP) diyafram vana

2.      Kontrol Ünitesi (C-Top) ile diyafram vana

3.      Vana konum Regülatörü

4.      Konum Sensör Modülü

5.      Plastik Kol

6.      Paslanmaz çelik kol

7.      Paslanmaz çelik aktüatör

8.      Elektrikli Diyafram vana

9.      Plastik Aktüatör

10.    Gövde: Döküm / Dövme

Uygulamalar:
Diyafram vanalar, manuel veya pnömatik olarak çalıştırılır ve özellikle ilaç endüstrilerindeki hijyen ve aseptik işlemler için tasarlanmıştır.
Vana, akış kontrolü ve açma/kapama kontrolü için mükemmeldir.
Diyafram vanalar, diğer vanalarla karşılaştırıldığında akış özelliği açısından daha iyidir. Temizlemesi daha kolaydır ve partiküllü maddeleri işlemek için daha iyidir. Akış kontrolü uygulaması sırasında hava cebi fenomeni nadirdir.

Vana gövdesi:
Dövme gövdeboşluk, dövme işleminde yüksek sıcaklıkta dövme ile birlikte, ekstrüzyon boşluk şekli değişikliği yoluyla, dövme sonrası gövde yoğunluğu daha yüksek, yapı daha düzgün, kum deliği ve diğer safsızlıklar olmadan, bir parça paslanmaz çelik külçeden geçer. Daha sonra yüksek hassasiyetli işleme yapmak için işleme merkezinden geçin.

Döküm gövdekalıp parafin mumu modeli, seramik içine parafin mumu modeli sızması ile yapılır, tüm gövde balmumu kalıp yüzeyinin bir katman güçlü seramik oluşturmasına izin verir. Balmumu kalıbını eritin, ardından paslanmaz çelik çözeltisinin eriyen içine, soğuduktan sonra seramiğin görünümünü çıkarın, boş gövde oluşturulur. Döküm boyutu çok doğrudur, dış görünüş pürüzsüz, temiz ve düzenlidir.

Çalışma Prensipleri

1. Diyafram, gövde contasının yanı sıra yatak contasını da sağlar. Dış ortama giden yol yoktur, bu nedenle aseptik işlemler için uygundur

2. Vana kapandığında, diyaframı destekleyen bir basınç pedi gövdedeki sızdırmazlık yüzeyine doğru hareket eder. Basınç plakası hareket ettiğinde diyafram esner ve gövdenin ortasındaki yatak alanına doğru bastırılır, böylece gövdeden geçen akış yolu kapanır.

3. Gövdenin basınç plakasıyla olan karşılıklı ilişkisi, diyaframın aşırı sıkışmasını önler

4. Vana manuel olarak çalıştırılabilir ve solenoid vanaların pnömatik çalışma kontrolü

Diyafram vananın Sertifikası

1. Tüm sentetik reçine ve katkı maddeleri FDA Sertifikasına uygundur.

2. Malzeme kimyasal bileşimi, fiziksel özellikleri ve üretim süreci belgelenmiştir.

3.3-a tutarlılık kimlik doğrulaması

4.CE-PED/97/23/EC

5.EN 10204-3.1

Vanaların diyaframı

1. EPDM+PTFE (Yapışkanlı)Diyafram tableti yüksek kimyasal dirence, yüksek stabiliteye, iyi esnekliğe, uzun ömre, yüksek sızdırmazlığa, kod bozulmasına ve sıcaklık dalgalanmalarından etkilenmemeye mükemmel performansa sahiptir, ister termal döngü, ister soğuk döngü veya buhar dezenfeksiyon sistemi olsun.

Özellikler: 1-3", DN20-DN80

Sıcaklık: -20 ila 120 derece

2. EPDM+PTFE (Ayrı) Diyafram toleransını azaltabilir ve diyaframın hizmet ömrünü uzatabilir

Özellikler: 1-4", DN20-DN100

Sıcaklık: -20 ila 150 derece

3 Tek conta (EPDM/SİLİKON/FPM), Kauçuk diyafram, mekanik özelliklerini artırmak için bir katman vulkanize elyaf katmanına gömülüdür, daha sonra basınç ve sıcaklıkta diyafram yüksek sızdırmazlık stabilitesine sahiptir, paslanmaz çelik cıvatada takviye elyaf sertleşir, böylece daha iyi kauçuk ve metalin birbirine bağlanmasını sağlar. Bu nedenle vakum ortamında kullanıma uygundur.

Özellikler: 1-4", DN20-DN100

Sıcaklık: -10 ila 120 derece

4. Mini tip diyafram contası ( EPDM, SİLİKON,FPM, EPDM+PTFE)

Özellikler: 1/4"-3/4", DN6-DN15

Sıcaklık: -20 ila 150 derece

Yüzey İşlemi:

1. Mekanik olarak parlatılmış için: İç Ra＜0.5μm, Dış: 1-4" Kumlama, 1" altında ayna cilalı

 Çizim

 Ayrıntılı bilgi için lütfen aşağıdaki boyut formunu kontrol edin.


Daha fazla bilgiye ihtiyacınız varsa, lütfen doğrudan bizimle iletişime geçin.

Etiket: Donjoy Vanalar, Diyafram vana, BPE Vana
