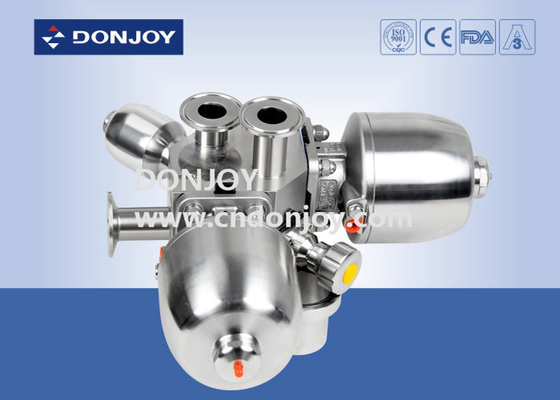

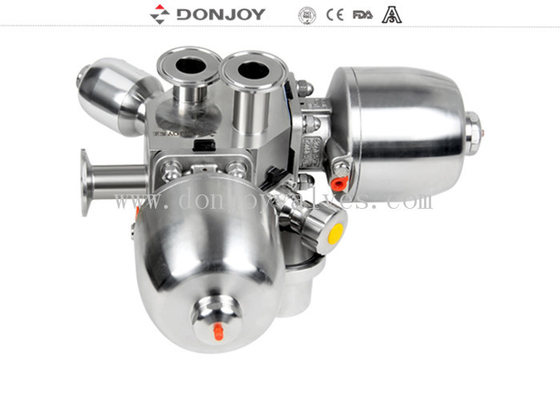

DONJOY Sanitar çok portlu Diyafram Valfı, çok portlu valf
Özellikler
|
Ürün Adı:
|
SS Sanitar Çok Portlu Pnömatik Diyafragma Valfı
İlaç endüstrisi
|
|
Valf gövde malzemesi:
|
SS316L
|
|
Mühür malzemesi:
|
Tek sillcone dikiş/PTFE + EPDM yapıştırıcı/İki parça
PTFE+EPDM
|
|
Maksim Çalışma Basıncı:
|
10 Bar
|
|
Maks.İş sıcaklığı:
|
130 derece C
|
|
Mümkün boyut:
|
"-3" DN25-DN80
|
|
Kullanılabilir bağlantı:
|
Sıkıştırıcı/les/diş/özel bağlantı
|
|
Standart olarak kullanılabilir:
|
3A/BPE/DIN/ISO/IDF
|
|
İşletiliyor:
|
El, pnevmatik.
|
|
Kullanılabilir yapı:
|
Düz, tee, U tipi, tank tabanı
|
|
Kontrol:
|
Akıllı valf konumlandırıcı / C-TOP kontrolü / konum sensörü
|
|
Sertifika:
|
3A/54-02 (1580), PED/97/23/EC, FDA.177.2600
|
|
Uygulama alanı:
|
Süt, yiyecek, içecek, eczane, kozmetik vb.
|
|
Kullanım kılavuzu:
|
Çince-İngilizce iki dilli
|
|
Liman yönü:
|
Gerçek duruma göre.
|
Açıklama
Diyafram valfının çeşitli yapılandırması
1Pisaner / Süreç Denetleyicisi ile didafragma valfi ((IL-TOP)
2Kontrol ünitesiyle diafragma valfi ((C-Top)
3. Valf pozisyon düzenleyicisi
4Konum Algılayıcı Modülü.
5. Plastik Yaka
6Paslanmaz çelik tutam.
7. Paslanmaz çelik aküsör
8Elektrik Diyafragma valfi.
9. Plastik Acutor
10Vücut: dökme / dövme
Çalışma İlkeleri
1. Diyafram, vücut mühürünü ve koltuk mühürünü sağlar. Dış çevreye giden yollar yoktur, bu nedenle aseptik işlemler için uygundur.
2Valf kapandığında, diyaframı destekleyen bir basınç yastığı vücut üzerindeki mühürleme yüzüne doğru hareket eder.Basınç levhası hareket ettiğinde diyafram bükülür ve vücut ortasındaki koltuk alanına zorlanır, böylece vücut boyunca akış yolunun kapatılması.
3Vücudun basınç plaka ile ilişkisi, diyaframın aşırı sıkışmasını önler.
4. Valf el işletim ve solenoid valflerin pnevmatik çalışma kontrol üst olabilir
Diyafram valfi sertifikası
1Bütün sentetik reçine ve katkı maddeleri FDA sertifikasına uygun.
2Malzemenin kimyasal bileşimi, fiziksel özellikleri ve üretim süreci belgelenmiştir.
3.3-bir tutarlılık doğrulama
4.CE-PED/97/23/EC
5.EN 10204-3.1
Valfın diyaframı
1. EPDM+PTFE (yapıştırıcı)Diyafram tabletleri yüksek kimyasal direnci, yüksek istikrar, iyi esneklik, uzun ömürlü, yüksek mühürlenme, kod bozulması yoktur ve sıcaklık dalgalanmalarından etkilenmez.Isı döngüsü olup olmadığı, soğuk döngüsü veya buhar dezenfeksiyon sistemi.
Yapışkanlık: 1-3", DN20-DN80
Sıcaklık: -20 ila 120 derece
2. EPDM + PTFE (Ayrı) Diyafram toleransını azaltabilir ve diyaframın kullanım ömrünü uzatabilir
Sıtma: 1-4 "DN20-DN100
Sıcaklık: -20 ila 150 derece
3 Tek mühürleme (EPDM/SILICONE/FPM), Kauçuk diafragması vulkanize lif katmanının yerleştirilmiş mekanik özelliklerini artırmak, daha sonra diafragma basınç ve sıcaklık yüksek mühürleme istikrarı,paslanmaz çelik çubukta fiber sertleştirme güçlendirmeBu nedenle vakum ortamında kullanılmak için uygundur.
Sıtma: 1-4 "DN20-DN100
Sıcaklık: -10 ila 120 derece
4Mini tip diyafram dikiş (EPDM, SILICONE, FPM, EPDM+PTFE)
Sıfırlama: 1/4 "-3/4", DN6-DN15
Sıcaklık: -20 ila 150 derece
Yüzey işlemi:
1Mekanik cilalama için: İç Ra < 0,5μm, Dış: 1-4" Kumsal püskürtme, 1'in altında ayna cilalama
Çizim
Detaylı bilgi için lütfen aşağıdaki boyut formuna bakın.
Etiket: Donjoy Valves, Diyafram Valvu, BPE Valvu
