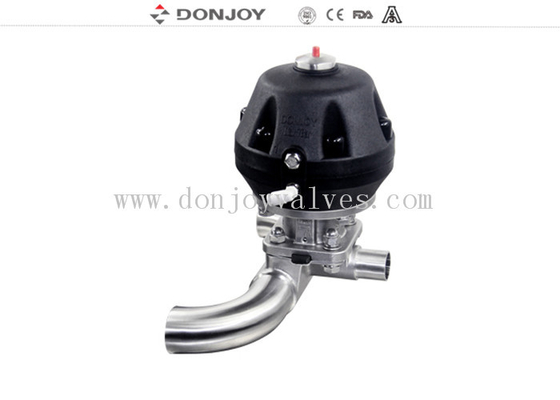

ASME BPE'ye uygun Plastik Pnömatik U tipi üç yollu Diyafram Vana

ASME BPE'ye göre Plastik Pnömatik U tipi üç yollu Diyafram Vana

Özellikler


Açıklama
Diyafram vananın çeşitli konfigürasyonları

Pnömatik Çalışma
1. Konumlandırıcı/Proses Kontrol Cihazlı (IL-TOP) diyafram vana
2. Kontrol Ünitesi (C-Top)  Mimi C top  ile diyafram vana
3. Vana konum regülatörü
4. Konum Sensör Modülü

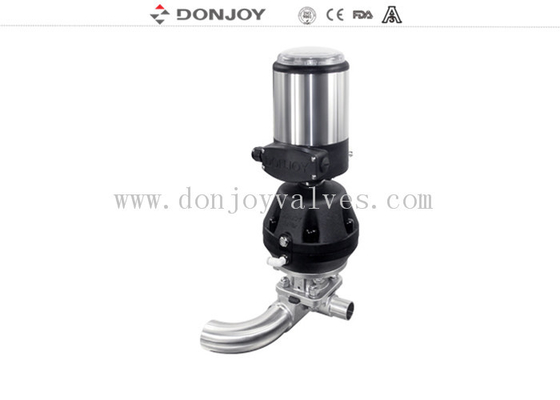

5. Paslanmaz çelik aktüatör

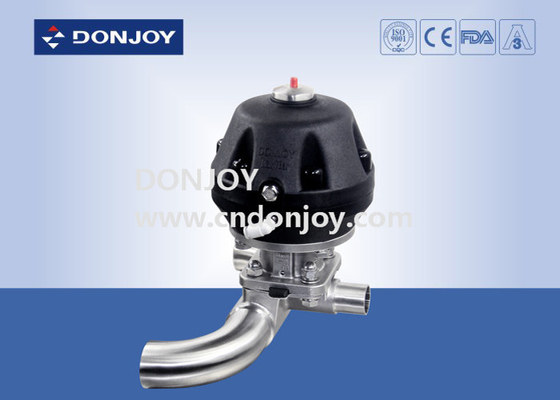

6. Plastik Aktüatör

Elektrikli Çalışma
7. Elektrikli Diyafram vana

Manuel Çalışma
8. Plastik Kol`
9. Paslanmaz çelik kol

Vana Gövde Malzemesi
10. Gövde: Döküm / Dövme

Uygulamalar:
Manuel veya pnömatik olarak çalıştırılan diyafram vanalar, özellikle ilaç endüstrilerindeki hijyen ve aseptik süreçlerde kullanılmak üzere tasarlanmıştır.
Vana, akış kontrolü ve açma/kapama kontrolü için mükemmeldir.
Diyafram vanalar, diğer vanalarla karşılaştırıldığında akış özelliği açısından daha iyidir. Temizlemesi daha kolaydır ve partiküllü maddeleri işlemek için daha iyidir. Akış kontrolü uygulaması sırasında hava cebi fenomeni nadirdir.

Vana gövdesi:
Dövme gövdeboşluk, dövme işleminde yüksek sıcaklıkta dövme sağlayarak, paslanmaz çelik külçeden tek parça halinde, ekstrüzyon boşluk şekli değişikliği yoluyla, dövme sonrası gövde yoğunluğu daha yüksek, yapı daha düzgün, kum deliği ve diğer yabancı maddeler yoktur. Daha sonra yüksek hassasiyetli işleme yapmak için işleme merkezinden geçirin.

Döküm gövdekalıp parafin mumu modeli, parafin mumu modelinin seramiğe sızmasıyla yapılır, tüm gövde balmumu kalıp yüzeyinin güçlü bir seramik tabakası oluşturmasına izin verir. Balmumu kalıbını eritin, ardından paslanmaz çelik eriyiğine koyun, soğuduktan sonra seramiğin görünümünü çıkarın, boş gövde yapılır. Döküm boyutu çok doğrudur, dış görünüş pürüzsüz, temiz ve düzenlidir.

Çalışma İlkeleri

1. Diyafram, gövde contası ve ayrıca yatak contası sağlar. Dış ortama giden yol yoktur, bu nedenle aseptik işlemler için uygundur

2. Vana kapandığında, diyaframı destekleyen bir basınç pedi, gövdedeki sızdırmazlık yüzeyine doğru hareket eder. Basınç plakası hareket ettiğinde diyafram esner ve gövdenin ortasındaki yatak alanına doğru bastırılır, böylece gövdeden geçen akış yolu kapanır.

3. Gövde ile basınç plakası arasındaki ilişki, diyaframın aşırı sıkışmasını önler

4. Vana manuel olarak çalıştırılabilir ve pnömatik olarak solenoid vanaların üst kısımlarını kontrol edebilir

Diyafram vananın sertifikası

1. Tüm sentetik reçine ve katkı maddeleri FDA Sertifikasına uygundur.

2. Malzeme kimyasal bileşimi, fiziksel özellikleri ve üretim süreci belgelenmiştir.

3. 3-a tutarlılık kimlik doğrulaması

4. CE-PED/97/23/EC

5. EN 10204-3.1

Vanaların diyaframı

1. EPDM+PTFE (Yapışkan)Diyafram tableti yüksek kimyasal dirence, yüksek stabiliteye, iyi esnekliğe, uzun ömre, yüksek sızdırmazlığa, kod bozulmasına ve sıcaklık dalgalanmalarından etkilenmemeye mükemmel performansa sahiptir, ister termal döngü, soğuk döngü veya buhar dezenfeksiyon sistemi olsun.

Özellikler: 1-3", DN20-DN80

Sıcaklık: -20 ila 120 derece

2. EPDM+PTFE (Ayrı) Diyafram toleransını azaltabilir ve diyaframın hizmet ömrünü uzatabilir

Özellikler: 1-4", DN20-DN100

Sıcaklık: -20 ila 150 derece

3 Tek conta (EPDM/SİLİKON/FPM), Kauçuk diyafram, mekanik özelliklerini artırmak için bir vulkanize elyaf katmanına gömülüdür, daha sonra basınç ve sıcaklıkta diyafram yüksek sızdırmazlık stabilitesine sahiptir, paslanmaz çelik cıvatada takviye elyaf sertleşir, böylece daha iyi kauçuk ve metalin birbirine bağlanmasını sağlar. Bu nedenle vakum ortamında kullanıma uygundur.

Özellikler: 1-4", DN20-DN100

Sıcaklık: -10 ila 120 derece

4. Mini tip diyafram contası (EPDM, SİLİKON,FPM, EPDM+PTFE)

Özellikler: 1/4"-3/4", DN6-DN15

Sıcaklık: -20 ila 150 derece

Yüzey İşlemi:

1. Mekanik olarak parlatılmış için: İç Ra＜0.5μm, Dış: 1-4"'ten Kumlama, 1"'in altında ayna cilalı

Daha fazla bilgiye ihtiyacınız varsa, lütfen doğrudan bizimle iletişime geçin.

Etiket: Donjoy Vanalar, Diyafram vana, BPE Vana
