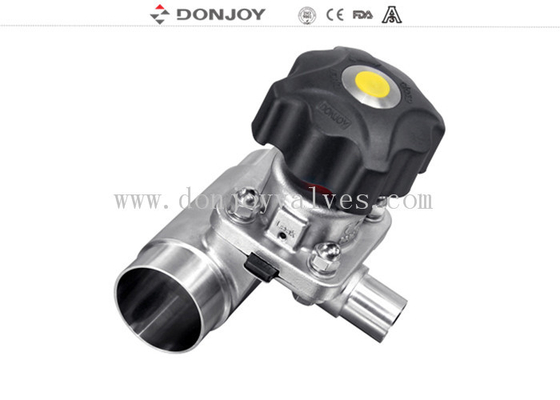

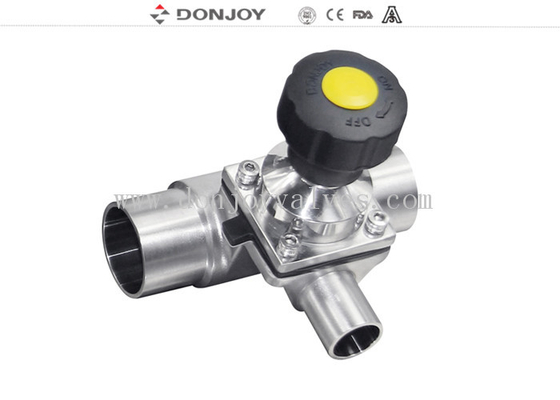

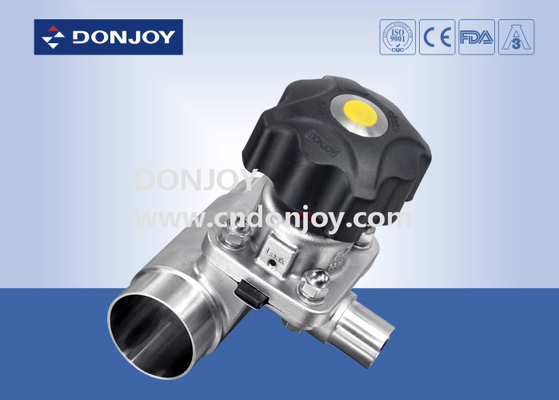

DONJOY Sanitar Diyafram Valfı / Plastik Yakalama ile kaynak uçları ile üç T port valfi
Diyafram valfının çeşitli yapılandırması
1Pisaner / Süreç Denetleyicisi (IL-TOP) ile didafragma valfi
2Kontrol ünitesi (C-Top) ile diyafragma valfi
3. Valf pozisyon düzenleyicisi
4Konum Algılayıcı Modülü.
5. Plastik Yaka
6Paslanmaz çelik tutam.
7. Paslanmaz çelik aküsör
8Elektrik Diyafragma valfi
9. Plastik Acutor
10Vücut: dökme / dövme
Başvurular
El ile çalıştırılan diafragma valfi, ilaç endüstrisinde hijyen ve aseptik süreçlerde kullanılmak üzere özel olarak tasarlanmıştır.
Valf, akış kontrolü ve açık/yakın görevler için mükemmel.
Diyafram valfi, diğer valflere kıyasla daha iyi akış özelliğine sahiptir.Akış kontrolünün uygulanması sırasında hava cebinin fenomeni nadirdir..
Çalışma İlkeleri
Diyafram, koltuğun ve vücudun mühürlenmesini sağlar.
Valf kapandığında, diyaframı destekleyen bir basınç yastığı vücut üzerindeki mühürleme yüzüne doğru hareket eder.Basınç plağı hareket ettiğinde, diyafram bükülür ve vücudun ortasındaki koltuk alanına zorlanır ve böylece vücut boyunca akış yolunu kapatırVücudun basınç plaka ile ilişkisi, diyaframın aşırı sıkışmasını önler.
Özellikler
|
Ürün Adı:
|
Mini tip SS 316L çok portlu sanitasyon diyafragma valfi
Saldırma uçları olan üç portlu valf
|
|
Valf gövde malzemesi:
|
SS316L
|
|
Mühür malzemesi:
|
Tek sillcone dikiş/PTFE + EPDM yapıştırıcı/İki parça
PTFE+EPDM
|
|
Maksimum çalışma basıncı:
|
6-8 bar (diyaframına bağlı olarak)
|
|
Maks.İş sıcaklığı:
|
-30 ila 150 derece C.
|
|
Kullanılabilir boyut:
|
DN6-DN15
|
|
Kullanılabilir bağlantı:
|
Sıkıştırıcı/les/diş/özel bağlantı
|
|
Kullanılabilir standart:
|
3A/BPE/DIN/ISO/IDF
|
|
İşletiliyor:
|
El, pnevmatik.
|
|
Kullanılabilir yapı:
|
Düz, tee, U tipi, tank tabanı
|
|
Kontrol:
|
Akıllı valf konumlandırıcı / C-TOP kontrolü / konum sensörü
|
|
Sertifika:
|
3A/54-02 (1580), PED/97/23/EC, FDA.177.2600
|
|
Uygun kapsam:
|
Süt, yiyecek, içecek, eczane vb. işleme yönelik
|
|
Valf gövde gemisi:
|
dökme veya dövme
|
|
Konum sensörü:
|
İsteğe bağlı
|
|
Paketleme Ayrıntıları:
|
Her valf için kabarcık paketleri.
Ya da müşterilerin isteğiyle.
|
|
Teslimat detayları:
|
Genellikle T / T ödeme aldıktan sonra 20 gün içinde.
|
Paketleme Ayrıntıları
Her valf için baloncuk paketleri.
Dış paketleme karton veya kontrplak kaplar.
Ya da müşterilerin isteğiyle.
Teslimat detayları
Genellikle T / T ödeme aldıktan sonra 20 gün içinde.
Ürün çizimig
Ürün gösterimi
