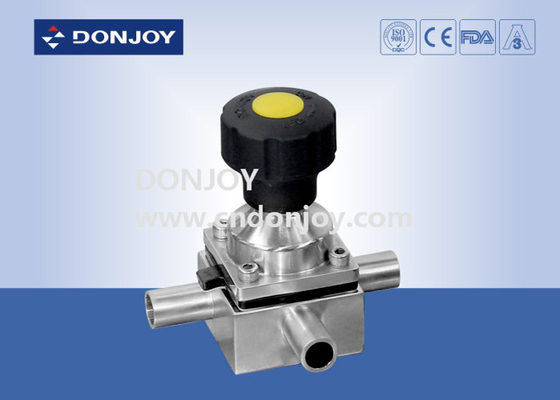

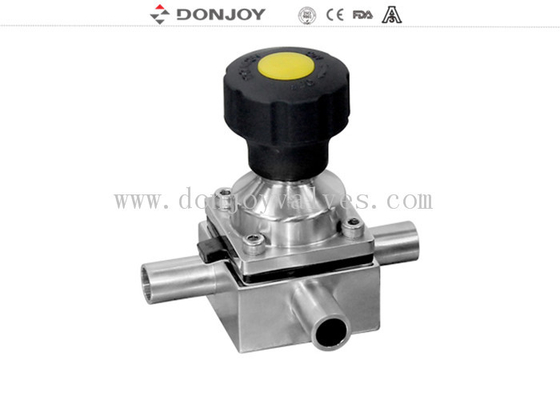

SS 316L plastik el mini üç yönlü diyafragma valfi 3portlar, kaynaklı uçlar
Özellikler
|
Ürün Adı:
|
SS 316L plastik el mini üç yönlü diyafragma valfi 3portlar, kaynaklı uçlar
|
|
Valf gövde malzemesi:
|
1.4404/316L/ASME BPE 316L/1.4435 ((forging body)
|
|
Mühür malzemesi:
|
Tek sillcone dikiş/PTFE + EPDM yapıştırıcı/İki parça
PTFE+EPDM
|
|
Maksimum çalışma basıncı:
|
10Bar
|
|
Maks.İş sıcaklığı:
|
-30 derece ile 130 derece arasında.
|
|
Kullanılabilir boyut:
|
1''-4'', DN25-DN100
|
|
Kullanılabilir bağlantı:
|
Sıkıştırma/saldırma/diş/özel bağlantı
|
|
Operasyon:
|
Manüel plastik sapık tekeri
|
|
El tekerleği:
|
Paslanmaz çelik veya plastik isteğe bağlı
|
|
Kullanılabilir standart:
|
3A/BPE/DIN/ISO/IDF
|
|
İşletiliyor:
|
El, pnevmatik.
|
|
Kullanılabilir yapı:
|
Düz, tee, U tipi, tank tabanı
|
|
Kontrol:
|
Akıllı valf konumlandırıcı / C-TOP kontrolü / konum sensörü
|
|
Sertifika:
|
3A/54-02 (1580), PED/97/23/EC, FDA.177.2600
|
|
Uygulama alanı:
|
Süt, yiyecek, içecek, eczane, kozmetik vb.
|
|
Paketleme Ayrıntıları:
|
Her valf için kabarcık paketi. Dış paketleme karton veya kontrplak kaplar. veya müşterilerin talebi olarak.
|
|
Teslimat detayları:
|
Genellikle T / T ödeme aldıktan sonra 20 gün içinde.
|
Başvurular
Diyafram valfleri, manuel veya pnevmatik olarak çalıştırılır, özellikle ilaç endüstrisinde hijyen ve aseptik süreçlerde kullanılmak üzere tasarlanmıştır.
Valf, akış kontrolü ve açık / kapalı kontrol için mükemmel.
Diyafram valfleri, diğer valflere kıyasla daha iyi akış özelliğine sahiptir.Akış kontrolünün uygulanması sırasında hava cebinin fenomeni nadirdir..
Pnömatik operasyon
1Pozisyoner/Proses Denetleyicisi (IL-TOP) ile didafragma valfi
2Kontrol ünitesiyle diafragma valfi ((C-Top)
3. Valf pozisyon düzenleyicisi
4Konum Algılayıcı Modülü.
5Paslanmaz çelik aktüatör
6Plastik aktüatör.
Elektrikli İşlem
7Elektrik Diyafragma valfi
El ile çalıştırma
8. Plastik Yaka
9Paslanmaz çelik tutam.
Valf gövde malzemesi
10Vücut: dökme / dövme
Çalışma İlkeleri
1. Diyafram, vücut mühürünü ve koltuk mühürünü sağlar. Dış çevreye giden yollar yoktur, bu nedenle aseptik işlemler için uygundur.
2Valf kapandığında, diyaframı destekleyen bir basınç yastığı vücut üzerindeki mühürleme yüzüne doğru hareket eder.Basınç levhası hareket ettiğinde diyafram bükülür ve vücut ortasındaki koltuk alanına zorlanır, böylece vücut boyunca akış yolunun kapatılması.
3Vücudun basınç plaka ile ilişkisi, diyaframın aşırı sıkışmasını önler.
4. Valf el işletim ve solenoid valflerin pnevmatik çalışma kontrol üst olabilir
Diyafram valfi sertifikası
1Bütün sentetik reçine ve katkı maddeleri FDA sertifikasına uygun.
2Malzemenin kimyasal bileşimi, fiziksel özellikleri ve üretim süreci belgelenmiştir.
3.3-bir tutarlılık doğrulama
4.CE-PED/97/23/EC
5.EN 10204-3.1
Valfın diyaframı
1. EPDM+PTFE (yapıştırıcı)Diyafram tabletleri yüksek kimyasal direnci, yüksek istikrar, iyi esneklik, uzun ömürlü, yüksek mühürlenme, kod bozulması yoktur ve sıcaklık dalgalanmalarından etkilenmez.Isı döngüsü olup olmadığı, soğuk döngüsü veya buhar dezenfeksiyon sistemi.
Yapışkanlık: 1-3", DN20-DN80
Sıcaklık: -20 ila 120 derece
2. EPDM + PTFE (Ayrı) Diyafram toleransını azaltabilir ve diyaframın kullanım ömrünü uzatabilir
Sıtma: 1-4 "DN20-DN100
Sıcaklık: -20 ila 150 derece
3 Tek mühürleme (EPDM/SILICONE/FPM), Kauçuk diafragması vulkanize lif katmanının yerleştirilmiş mekanik özelliklerini artırmak, daha sonra diafragma basınç ve sıcaklık yüksek mühürleme istikrarı,paslanmaz çelik çubukta fiber sertleştirme güçlendirmeBu nedenle vakum ortamında kullanılmak için uygundur.
Sıtma: 1-4 "DN20-DN100
Sıcaklık: -10 ila 120 derece
4Mini tip diyafram dikiş (EPDM, SILICONE, FPM, EPDM+PTFE)
Sıfırlama: 1/4 "-3/4", DN6-DN15
Sıcaklık: -20 ila 150 derece
Yüzey işlemi:
1Mekanik cilalama için: İç Ra < 0,5μm, Dış: 1-4" Kumsal püskürtme, 1'in altında ayna cilalama
Daha fazla bilgiye ihtiyacınız varsa, lütfen doğrudan bizimle iletişime geçin.
