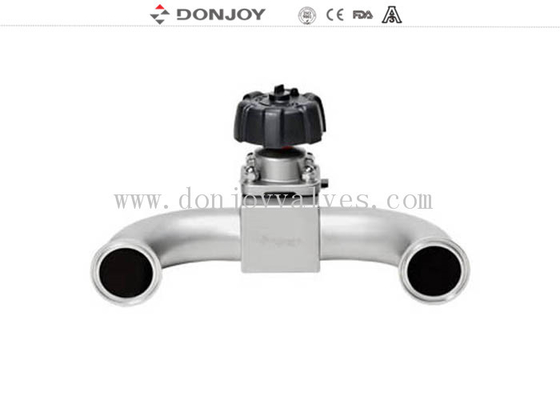

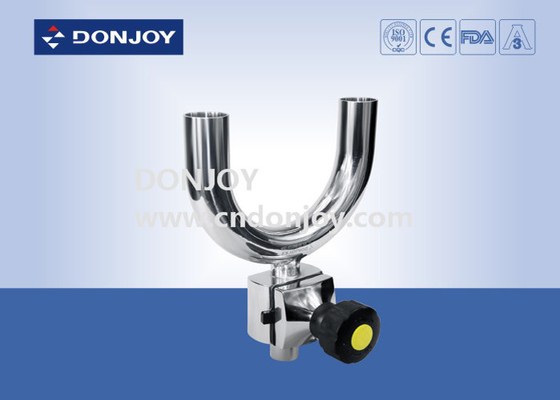

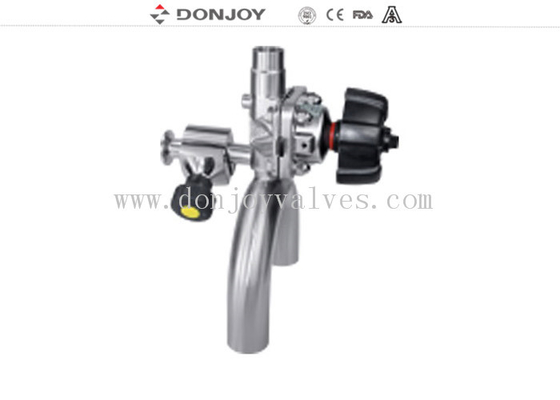

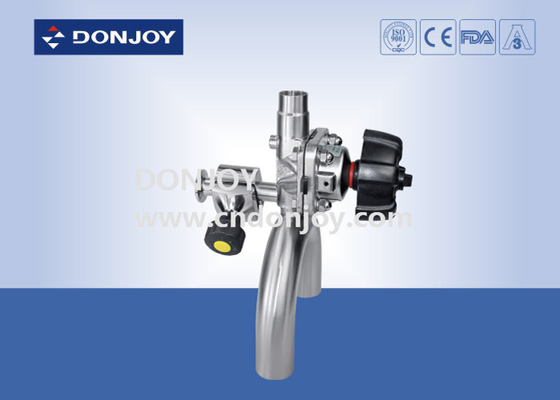

4 inç SS 316L Manual Multi-port Sanitary Diaphragm Valve U - B Tee Tipi
Üç yönlü valf + Örnekleme valfi, ölü açıyı optimize etmek için tasarlanmıştır, ancak büyük boru için küçük dal borusunun özel ihtiyaçları vardır, ideal düz borular ≥DN50,ihracat Dallar ve koltuk 1/2 "-3/4"
Tanımlamalar
Diyafram valfleri, manuel veya pnevmatik olarak çalıştırılır, özellikle ilaç endüstrisinde hijyen ve aseptik süreçlerde kullanılmak üzere tasarlanmıştır.
Valf, akış kontrolü ve açık / kapalı kontrol için mükemmel.
Diyafram valfleri, diğer valflere kıyasla akış özelliği bakımından daha iyidir.
Akış kontrolü uygulandığında nadir görülür.
Özellikler
|
Ürün Adı:
|
U-B Tee Tipi Elli Çok Portlu Sanitar Diyafragma Valfi
|
|
Valf gövde malzemesi:
|
SS316L
|
|
Mühür malzemesi:
|
Tek sillcone dikiş/PTFE + EPDM yapıştırıcı/İki parça
PTFE+EPDM
|
|
Maksim Çalışma Basıncı:
|
6 ila 10 Bar (diyaframın durumuna bağlı olarak)
|
|
Maks.İş sıcaklığı:
|
-30 derece C'den 130 derece C'ye kadar (diyaframına bağlı olarak)
|
|
Mümkün boyut:
|
1''-4'', DN25-DN100
|
|
Kullanılabilir bağlantı:
|
Sıkıştırma / kaynak / iplik / özel bağlantı
|
|
Standart olarak kullanılabilir:
|
3A / BPE / DIN / ISO / IDF
|
|
İşletiliyor:
|
El, pnevmatik.
|
|
Kullanılabilir yapı:
|
Düz, tee, U tipi, tank tabanı
|
|
Kontrol:
|
Akıllı valf konumlandırıcı / C-TOP kontrolü / konum sensörü
|
|
Sertifika:
|
3A/54-02 (1580), PED/97/23/EC, FDA.177.2600
|
|
Uygulama alanı:
|
Süt, yiyecek, içecek, eczane, kozmetik vb.
|
|
Valf yönü:
|
Yukarı çık.
|
|
Liman numarası:
|
Çoklu liman yönü
|
Valf gövdesi:
Kırma vücudubir parça paslanmaz çelik ingot üzerinden, dövme işleminde, yüksek sıcaklıkta dövme ile birlikte, ekstrüzyon yoluyla şekil değişimi,Daha yüksek bir vücut bağlılığı sonra dövme yoluylaDaha sonra işleme merkezi üzerinden yüksek hassasiyetli işleme devam edilir.
Atma vücuduParafin balmumu modeli, tüm vücut balmumu kalıp yüzeyinin güçlü bir seramik katmanı oluşturmasına izin vermek için seramik içine sızdırılır.Sonra da paslanmaz çelik çözeltisini eritecek., seramik görünümünü soğuttuktan sonra, boş vücut yapılır. Atma boyutu çok hassastır, dış görünüşü temiz ve düzenlidir.
Pnömatik operasyon
1Pozisyoner/Proses Denetleyicisi (IL-TOP) ile didafragma valfi
2Kontrol ünitesiyle diafragma valfi ((C-Top)
3. Valf pozisyon düzenleyicisi
4Konum Algılayıcı Modülü.
5Paslanmaz çelik aktüatör
6Plastik aktüatör.
Elektrikli İşlem
7Elektrik Diyafragma valfi
El ile çalıştırma
8. Plastik Yaka
9Paslanmaz çelik tutam.
Valf gövde malzemesi
10Vücut: dökme / dövme
Diyafram:
Tek Mühür: EPDM için sıcaklık aralığı yaklaşık -10 ila 120 derece ve vakum ortamında kullanılmak için uygundur.
EPDM+PTFE (yapışkan): Tek deniz ile aynı sıcaklık, ancak yüksek kimyasal direnci, yüksek istikrar, iyi esneklik, uzun ömür, yüksek mühürleme,Soğuk algınlığı yok.Buhar dezenfeksiyon sistemi için de kullanılabilir.
EPDM + PTFE ((Ayrıca), Max sıcaklığı 150 derece çekebilir kötü koşullarda çalışabilir
Ve teklif istediğinizde ve isteği işaretlemediğinizde, EPDM+PTFE ((Klip) bir tane sağlayacağız
İşlem hakkında: Eğer mekanik olarak cilalanmışsa: Ra yaklaşık 0.3 um, Eğer elektrikle cilalanmışsa: Ra yaklaşık 0.25 um. Ayrıca müşteri isteğine göre yapabilirsiniz.
Ürün çizimleri
Ürün gösterimi
