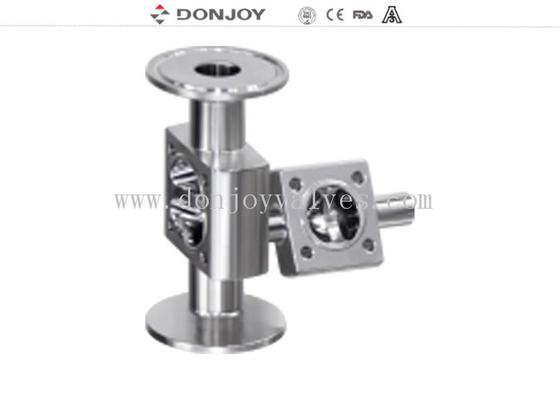

1/2 İnç Çok portlu Paslanmaz Çelik Diyafram Vana, Kaynak Bağlantısı 3 portlu vanalar
Diyafram vananın çeşitli konfigürasyonları
1. Konumlayıcı/Proses Kontrol Cihazlı Diyafram Vana (IL-TOP)
2. Kontrol Ünitesi ile Diyafram Vana (C-Top)
3. Vana konum Regülatörü
4. Plastik Kol
5. Paslanmaz çelik kol
6. Paslanmaz çelik aktüatör
7. Plastik Aktüatör
8. Gövde: Döküm / Dövme / Yuvarlak Çelik Vana Gövdesi
Özellikler
|
Ürün Adı:
|
1/2 İnç Çok portlu Pnömatik Paslanmaz Çelik Diyafram
Kaynak Bağlantılı Vana
|
|
Vana Gövde Malzemesi:
|
dövme gövde 1.4404/316L
|
|

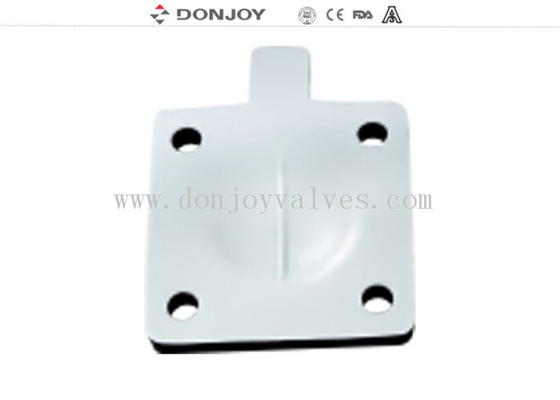

Conta Malzemesi:
|
İki parça PTFE+EPDM (standart)
EPDM/SİLİKON/FPM tek parça, tek parça yapışkan
PTFE+EPDM (isteğe bağlı)
|
|
Maksimum Çalışma Basıncı:
|
6 bar ila 8 bar (diyaframa bağlı olarak)
|
|
Maks. Çalışma Sıcaklığı:
|
-10 santigrat derece ila 130 santigrat derece (diyaframa bağlı olarak)
|
|
Mevcut boyut:
|
1/2"-2" DN25-DN50
|
|
Mevcut bağlantı:
|
Kelepçe/kaynak/özel bağlantı
|
|
Mevcut standart:
|
3A/BPE/DIN/ISO/IDF
|
|
Çalışma şekli:
|
Pnömatik aktüatör (paslanmaz çelik ve plastik)
|
|
Mevcut yapı:
|
5 port ve 3 kontrol vanası (M-53A)
6 port ve 4 kontrol vanası (M-64A)
|
|
Kontrol:
|
Akıllı vana konumlandırıcı / C-TOP kontrolü / konum sensörü
|
|
Sertifika:
|
3A/54-02 (1580), PED/97/23/EC, FDA.177.2600
|
|
Uygulama alanı:
|
Süt, gıda, içecek, eczacılık, kozmetik vb.
|
|
Kombinasyon:
|
3 kontrol vanası, 5 port
|
Uygulamalar
Diyafram vanalar, manuel veya pnömatik olarak çalıştırılır ve özellikle ilaç endüstrilerindeki hijyen ve aseptik işlemler için tasarlanmıştır.
Vana, akış kontrolünün yanı sıra açma/kapama kontrolü için mükemmeldir.
Diyafram vanalar, diğer vanalarla karşılaştırıldığında akış özelliği açısından daha iyidir. Temizlemesi daha kolaydır ve partiküllü maddeleri işlemek için daha iyidir. Akış kontrolü uygulaması sırasında hava cebi fenomeni nadirdir.
Vana Gövdesi
Dövme gövdeboşluk, dövme işleminde yüksek sıcaklıkta dövme ile birlikte, paslanmaz çelik külçeden bir parçadır, ekstrüzyon boş şekil değişikliği ile, dövme sonrası gövde yoğunluğu daha yüksek, yapı daha düzgün, kum deliği ve diğer safsızlıklar yoktur. Daha sonra yüksek hassasiyetli işleme yapmak için işleme merkezinden geçirin.
Döküm gövde kalıp parafin mumu modeli, seramikte parafin mumu modeli infiltrasyonu ile yapılır, tüm gövde balmumu kalıp yüzeyinin bir katman güçlü seramik oluşturmasına izin verir. Balmumu modelini eritin, ardından paslanmaz çelik çözeltisinin eriyik içine, soğuduktan sonra seramiğin görünümünü çıkarın, boş gövde yapılır. Döküm boyutu çok doğrudur, dış görünüş pürüzsüz, temiz ve düzenlidir.
Yapısal özellikler
Yeni diyafram tasarımı.
Bakımı basit, güvenli ve kullanımı kolaydır.
Kendiliğinden boşaltma fonksiyonu.
Mükemmel KV değerine sahipti.
CIP/SIP sterilizasyonu ve temizliği.
M-53A Tipi Çok portlu diyafram vana
Üç kontrol vanası, 5 port
Bir su noktası yuvası
İki entegre kapalı döngü örnekleme vanası yuvası
S1 yukarı kurulum önerin

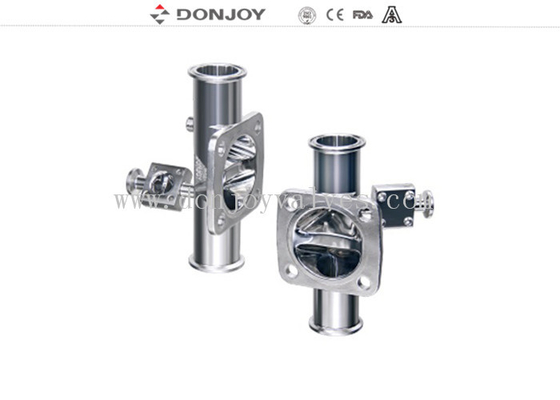

M-64A Tipi Çok portlu diyafram vana
Dört kontrol vanası, 6 port
Steril vana bloğu ve portları paslanmaz çelik bloktan yapılmıştır,
Birkaç entegre uygulama ile çok işlevli blok, kullanım noktası WFI, örnekleme,
yoğuşma tahliyesi, daha büyük kaplara dolum, tahliye, SI için steril buhar beslemesi
